UZ50 TRIUMPH + 3D manipulator + přídavný stůl pro zpracování malých kusů za zvýhodněnou cenu

4 hodnocení


Úkosovací systém UZ50 TRIUMPH + UZP30 set - Maximální šířka úkosu 30 mm - Automatický posuv

Dostupnost Skladem (11 ks)
Běžná cena 368 275 Kč
Ušetříte 7 365 Kč (–2 %)
Cena 436 701,10 Kč včetně DPH
360 910 Kč / ks
Kód produktu 1941
Značka NKO MACHINES
Webová stránka značky nko.cz
Kategorie ÚKOSOVÁNÍ
Záruka 2 roky

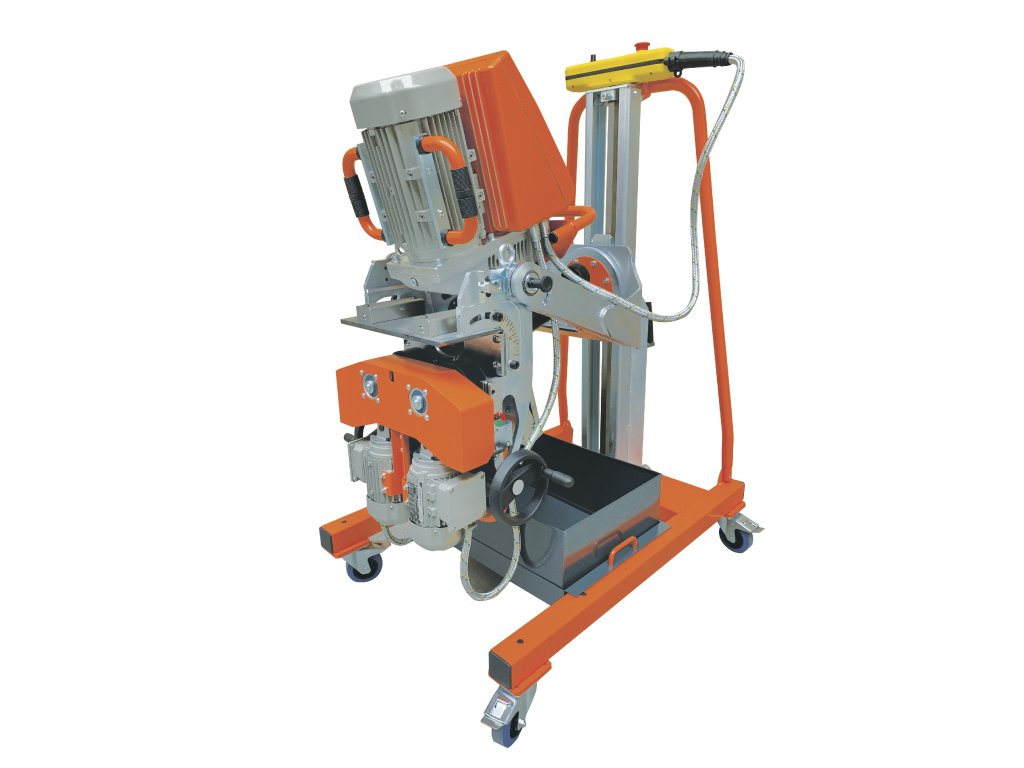

Úkosovací systém UZ50 TRIUMPH
- Maximální šířka úkosu 62 mm
- Automatický posuv

VÝROBA V ČR.

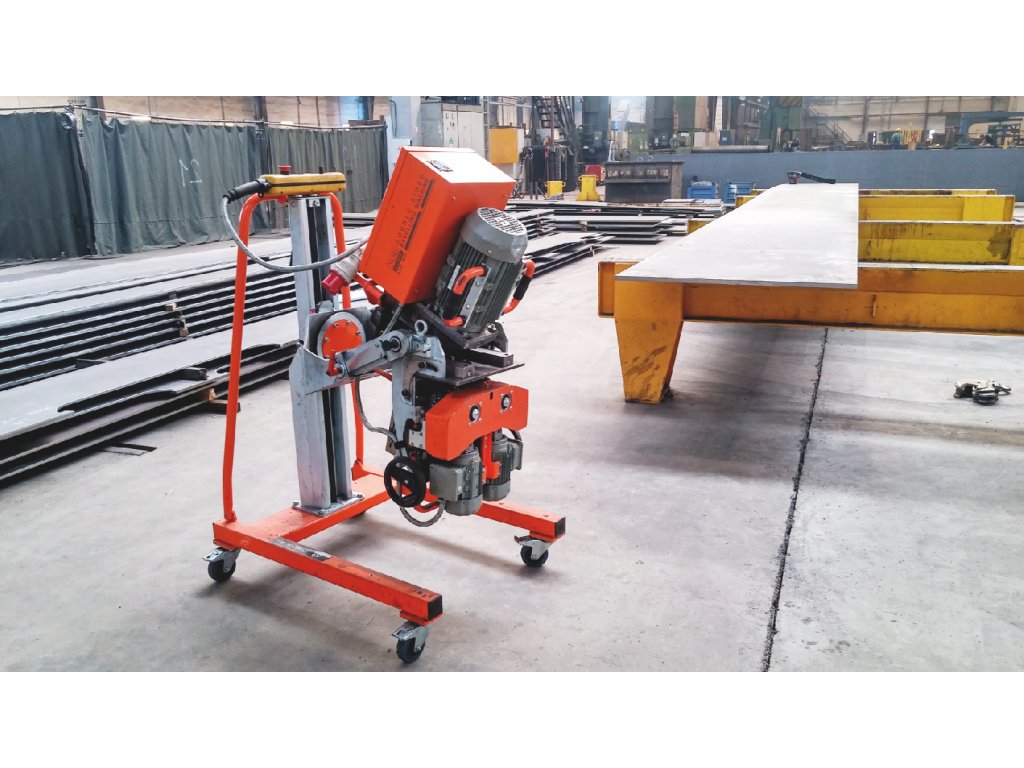

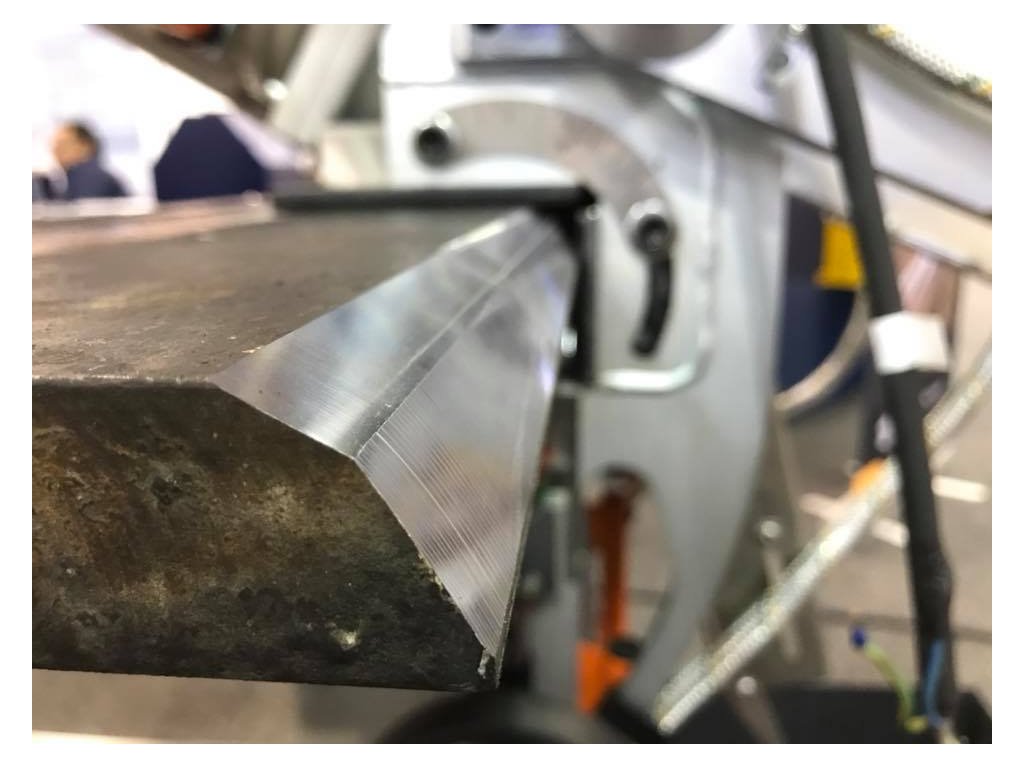

Úkosovací systém UZ50 Triumph je další z řady unikátních řešení vyvinutých firmou N.KO Machines. V tomto případě se jedná de facto o tři úkosovací systémy implementované do jednoho zařízení. UZ50 Triumph tak může být použit za prvé, jako mobilní úkosovačka, kdy pojíždí podél obráběného materiálu rychlostí až 1,2 m/min a obrábí úkos pod úhlem 15° – 60°.Za druhé, je možné celou obráběcí jednotku otočit vzhůru nohama a vytvářet úkosy pro X a K svary aniž by bylo zapotřebí jakkoli manipulovat s obráběným materiálem. To je umožněno díky rotačnímu mechanismu 3D manipulátoru, který je standardní výbavou stroje. Poslední, třetí variantou stroje je možnost přestavět jej na stacionární úkosovačku (za pomoci speciálního příslušenství UZP 30) určenou pro zpracování menších dílců o minimální délce úkosované hrany 200 mm.
Stroj UZ50 Triumph pracuje na principu třískového obrábění a díky možnosti nastavit optimální řezné podmínky, je stroj schopen obrábět i jinak problematické materiály jako nerez, Hardox, Weldox nebo Domex. Úkosování běžné oceli je samozřejmostí. Stroj je již ve standardu vybaven jedinečným 3D manipulátorem, který je díky funkci 3D adaptive systém schopen přizpůsobit polohu stroje vůči obráběnému materiálu dle aktuální situace na pracovišti a eliminovat tak případné nerovnosti obráběného plechu nebo pracovní podlahy. Samozřejmostí je možnost otočit stroj o 180° nebo ho výškově přenastavit. Díky funkci quick-connect je možné stroj UZ50 Triumph opakovaně odpojovat a připojovat k 3D manipulátoru během několika sekund.



  • Automatický posuv s možností plynulého nastavení rychlosti posuvu v rozsahu 0-1,2 m/min.

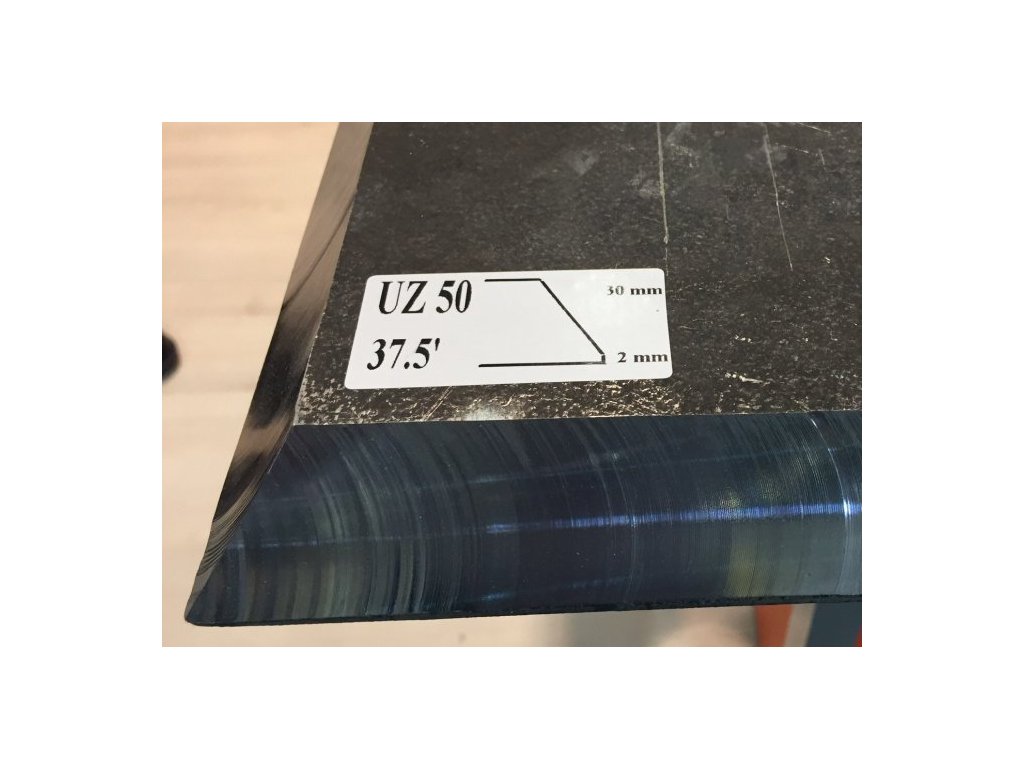

  • High speed frézovací nástroj osazený řeznými deskami s prodlouženou životností, max šířka ukosové hrany 62 mm / 20°, 50 mm / 45°.

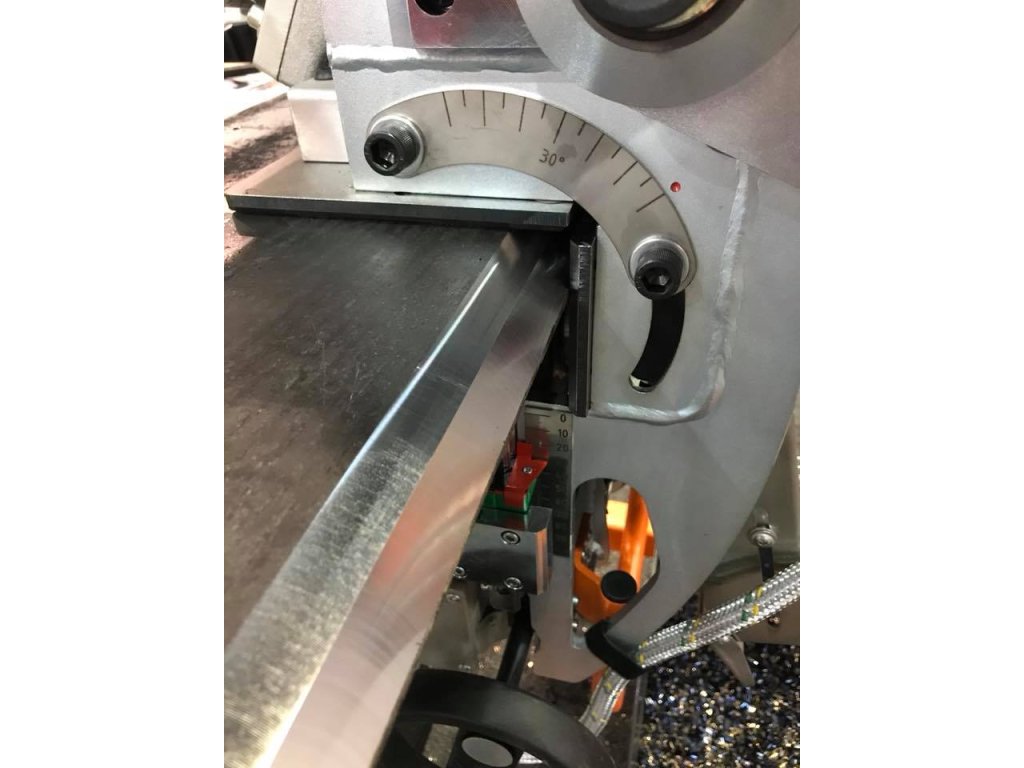

  • Variabilní nastavení požadovaného úhlu v rozsahu 15°- 60° bez nutnosti výměny jakéhokoliv dílu.

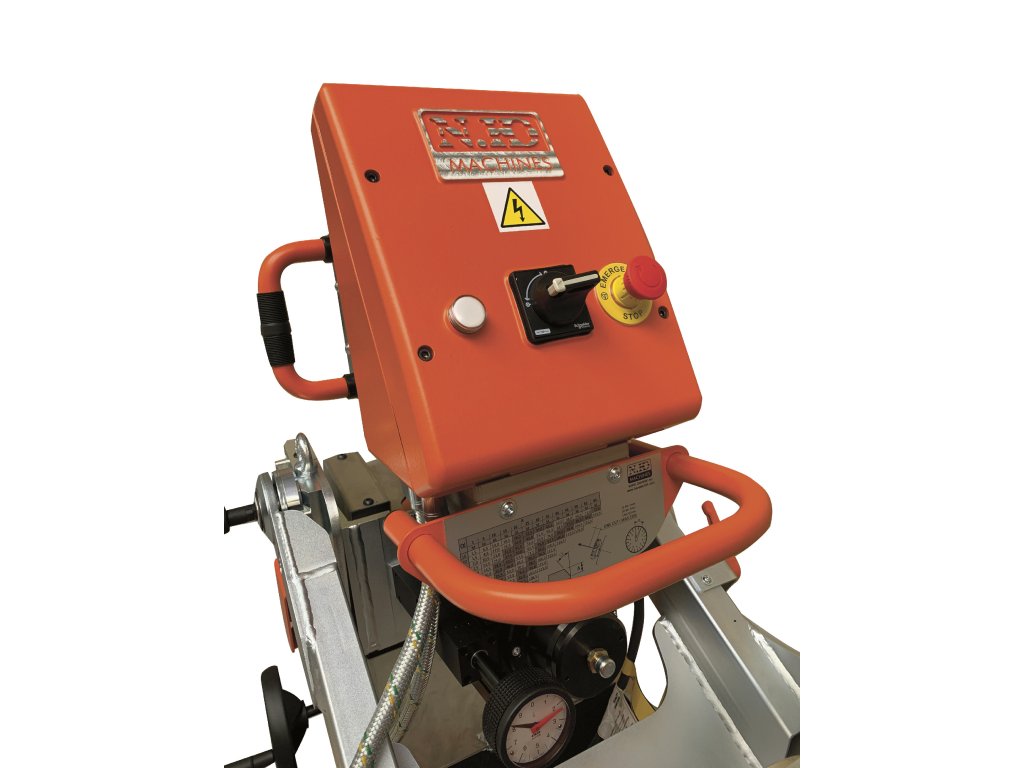

  • Veškerá elektrovýbava je uzavřena v prachotěsném rozvaděči se zvýšenou odolností proti vibracím.
  • Stroj je vybaven nejmodernějšími bezpečnostními prvky.
  • Možnost dokoupit ASP - aktivní inteligentní ochranu.
  • Stroj obrábí i problematické materiály- např. nerez, Hardox, Weldox a Domex.

Technická data:
  • Max. šířka úkosu: 62 mm
  • Nastavení úhlu úkosu: 15° - 60° (plynulé)
  • Tloušťka materiálu: 7 - 80 mm
  • Motor frézovací hlavy: 4000 W / 380 V
  • Rychlost posuvu: 0 - 1,2 m/min.
  • Hmotnost: 175 kg
  • Rozměry: 1010 x 745 x 1326 mm
  • Počet břitových destiček 5 ks



ASP - Aktivní inteligentní ochrana stroje proti přetížení
Jedná se o systém monitorující okamžité zatížení stroje a podmínky obrábění. V případě, že ASP systém rozpozná přetížení stroje z důvodu opotřebení nástroje, příliš vysoké rychlosti posuvu, nebo jinak nesprávně nastaveného stroje, ASP systém o této skutečnosti aktivně informuje operátora blikáním kontrolek na dálkovém ovládači. Pokud operátor do 20s neučiní kroky vedoucí ke snížení zatížení stroje (úprava velikosti úběru, výměna řezných destiček za nové ostré, snížení rychlosti posuvu), systém odpojí napájení posuvových kol a stroj se zastaví. Pozor, systém nechrání proti šokovému přetížení! ASP systém lze dokoupit jako příslušenství pouze s novým strojem.



______________________________________________________________________________________________________________

Úkosovací systém UZ50 TRIUMPH + UZP30 set
- Maximální šířka úkosu 30 mm (stacionárně)
- Automatický posuv

VÝROBA V ČR.

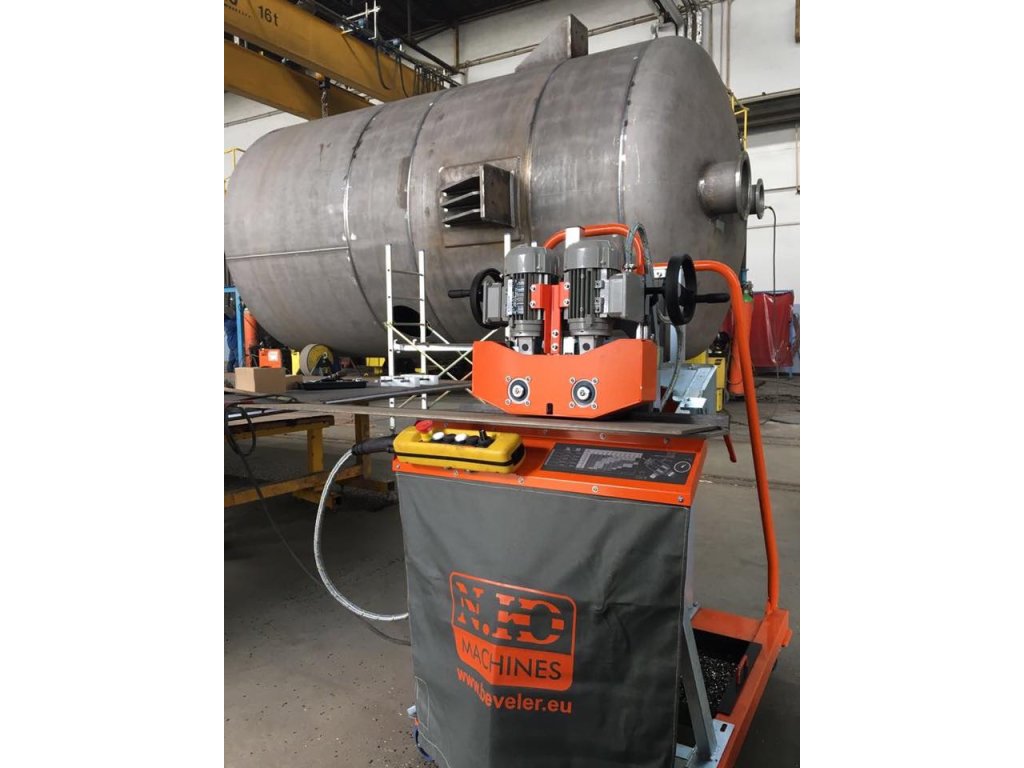

Přípravek UZP30, jehož pomocí přestavíme stroj UZ50 Triumph na stacionární úkosovací stanici pro zpracování menších obrobků nebo úzkých pasovin, lze koupit samostatně nebo v setu se strojem UZ50. Takto přebudovaný stroj si samozřejmě zachovává veškeré výhody systému UZ50 Triumph a je tak možné ho použít i pro obrobení problematických materiálů jako nerez, Hardox, Weldox nebo Domex. Úkosování běžné oceli je samozřejmostí. Minimální délka hrany úkosovaného materiálu musí být alespoň 200 mm.



  • Přípravek je určen pro použití se strojem UZ50 Triumph.
  • Variabilní nastavení požadovaného úhlu v rozsahu 20°- 60°bez nutnosti výměny jakéhokoliv dílu.
  • Přípravek umožňuje úkosovat malé rozměry obrobků, které vkládáte přímo do stroje. Celý proces obrobení je poté automatický, bez nutnosti přidržovat obrobek.
  • Stroj je vybaven nejmodernějšími bezpečnostními prvky.
  • Možnost dokoupit ochranu ASP - Aktiv Smart Protection.
  • Stroj obrábí i problematické materiály- např. nerez, Hardox, Weldox a Domex.

Technická data:
  • Max. šířka úkosu: 40 mm
  • Nastavení úhlu úkosu: 20° - 60° (plynulé)
  • Tloušťka materiálu: 7 - 70 mm
  • Motor frézovací hlavy: 4000 W / 380 V
  • Rychlost posuvu: 0 - 1,2 m/min.
  • Hmotnost: 202 kg
  • Rozměry: 1010 x 745 x 1326 mm
  • Počet břitových destiček 5 ks

V ceně obsaženo:
  • Úkosovací systém UZ50 TRIUMPH + UZP30 set
  • Nářadí pro obsluhu
  • Návod

Objednací číslo:  1941


Hmotnost 315.9 kg
