Ukosovací systém UZ50 TRIUMPH s MANIPULATOREM 3D

5 hodnocení

Cena na poptání
  • 1 z 38


Úkosovací systém UZ50 TRIUMPH - Maximální šířka úkosu 62 mm - Automatický posuv

Dostupnost Skladem (> 5 ks)
Běžná cena 309 375 Kč
Ušetříte 6 188 Kč (–2 %)
Cena 366 856,27 Kč včetně DPH
303 187 Kč / ks
Kód produktu 1940
Značka NKO MACHINES
Webová stránka značky nko.cz
Kategorie UZ- LINE stroje s posuvem
Záruka 2 roky

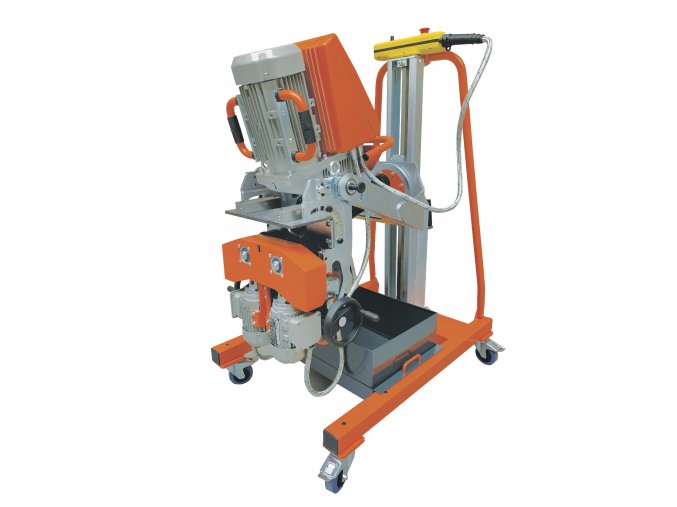

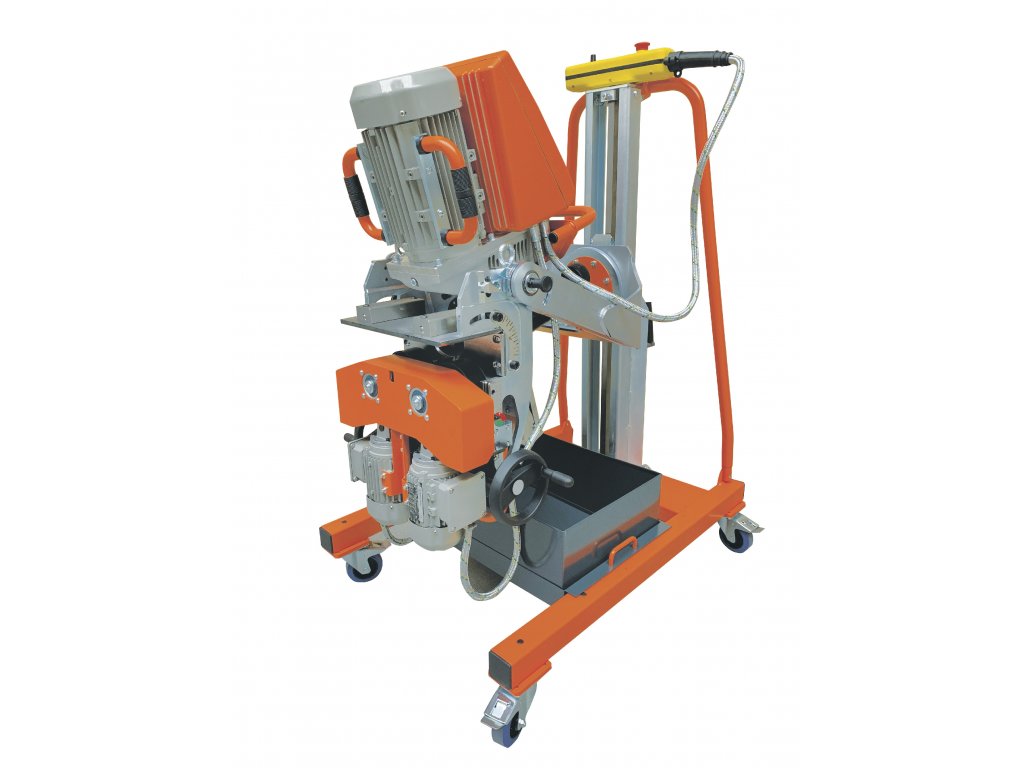

Úkosovací systém UZ50 TRIUMPH

- Maximální šířka úkosu 62 mm

- Automatický posuv


VÝROBA V ČR.

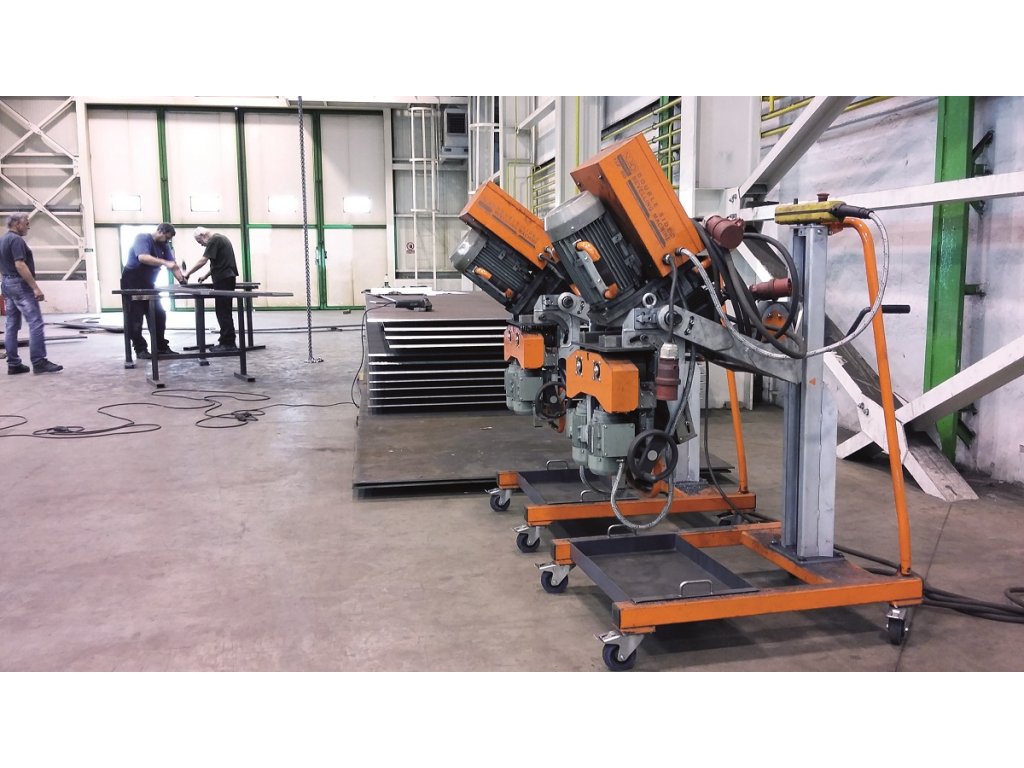

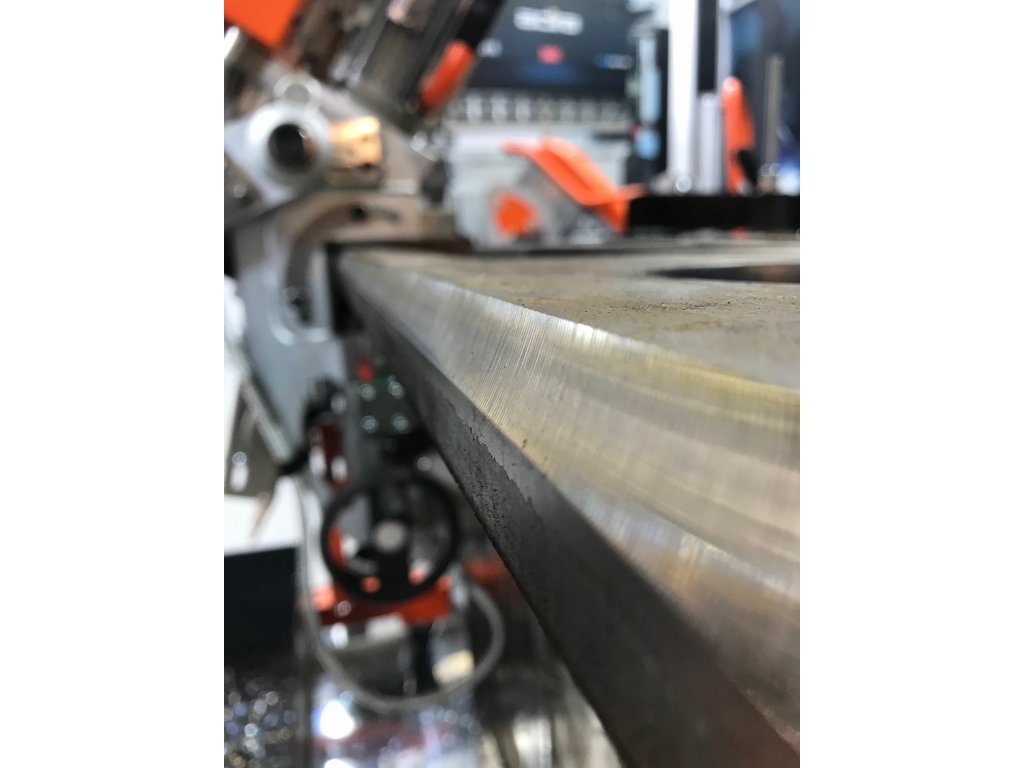

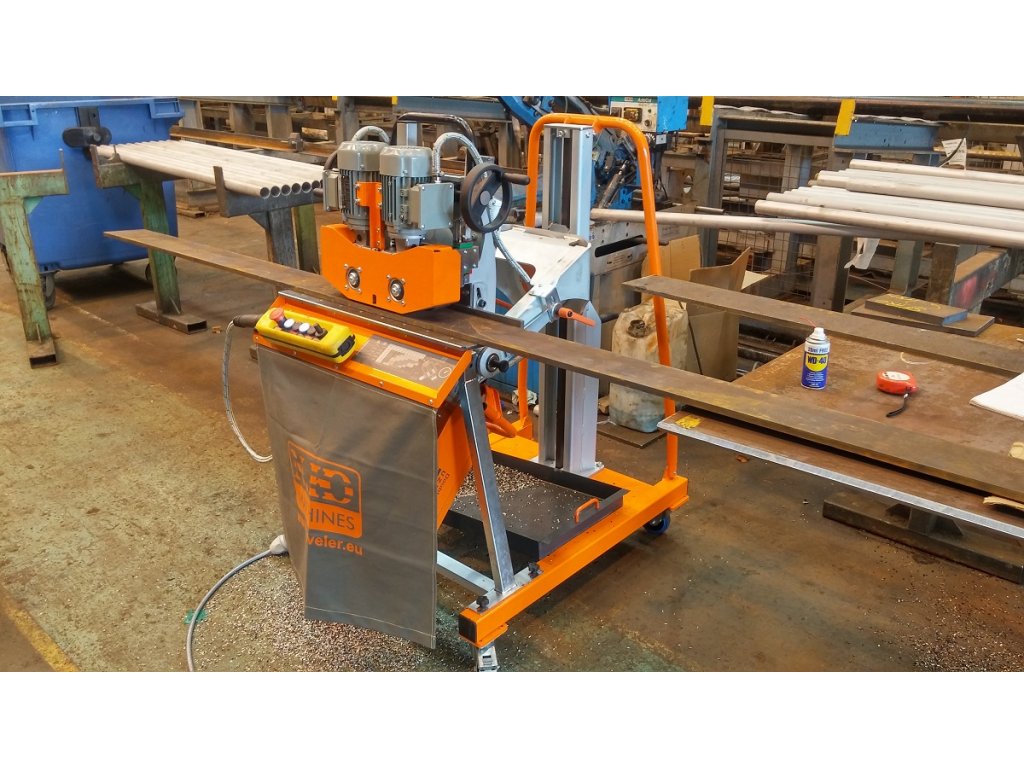

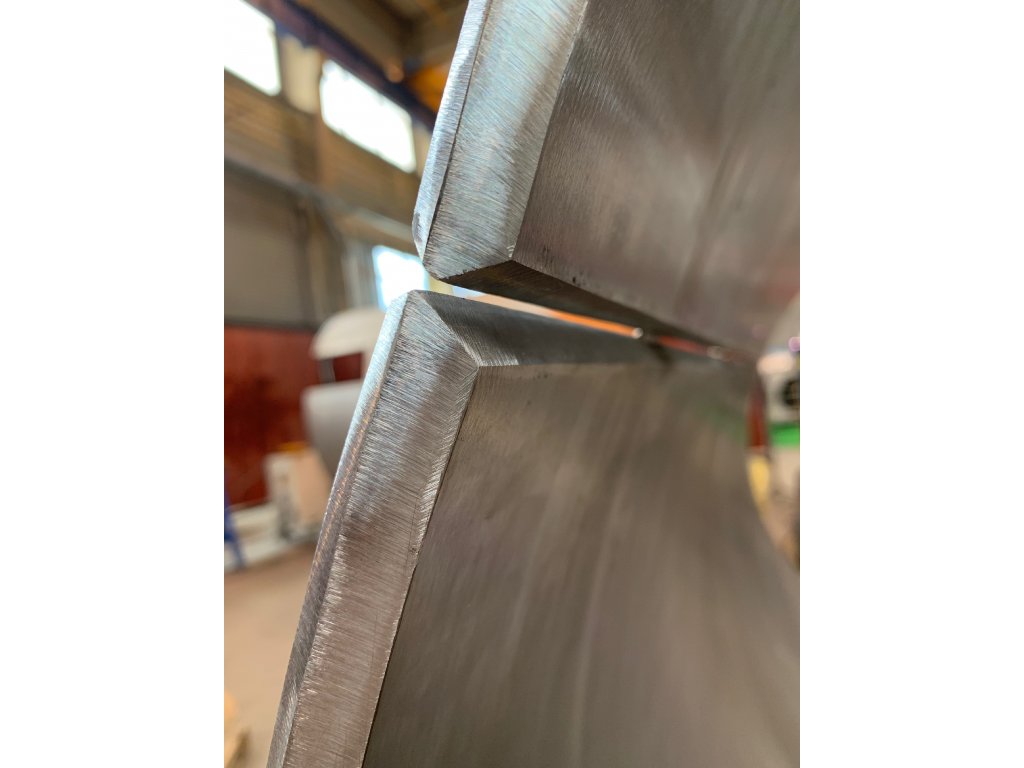

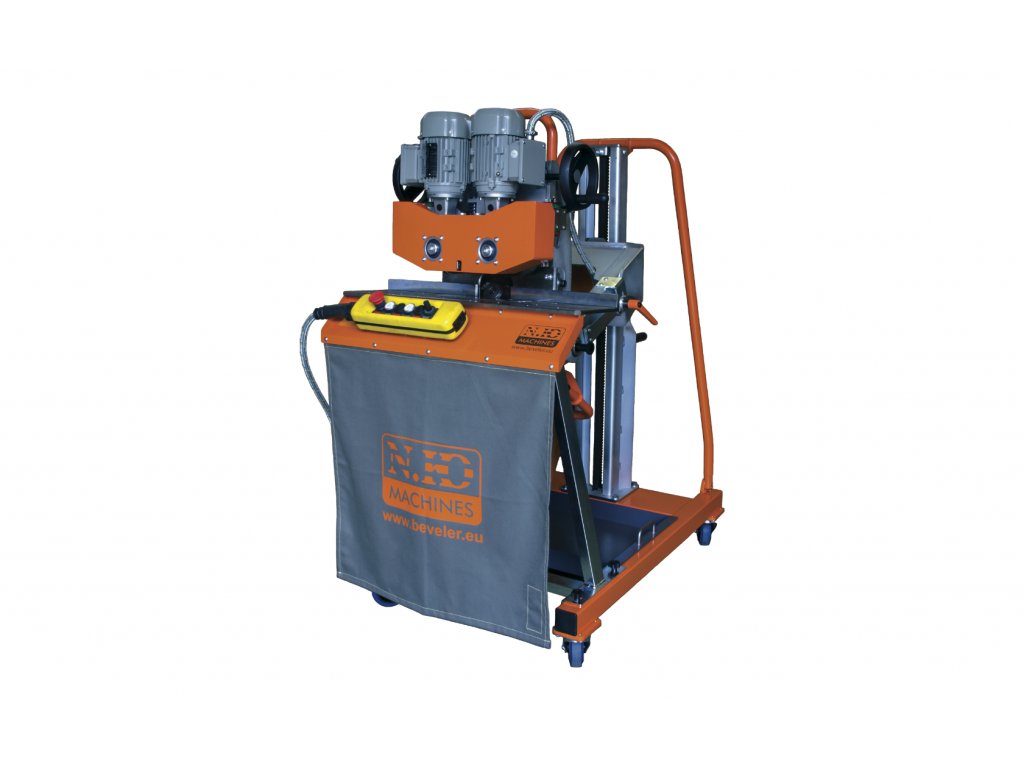

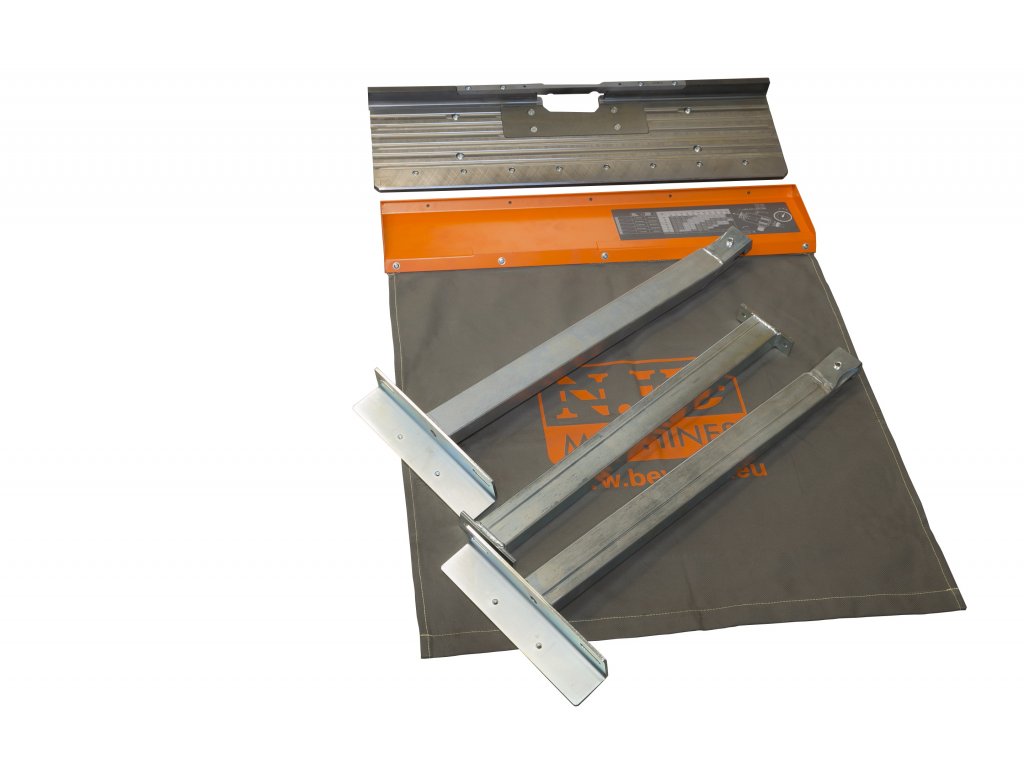

Úkosovací systém UZ50 Triumph je další z řady unikátních řešení vyvinutých firmou N.KO Machines. V tomto případě se jedná de facto o tři úkosovací systémy implementované do jednoho zařízení. UZ50 Triumph tak může být použit za prvé, jako mobilní úkosovačka, kdy pojíždí podél obráběného materiálu rychlostí až 1,2 m/min a obrábí úkos pod úhlem 15° – 60°.Za druhé, je možné celou obráběcí jednotku otočit vzhůru nohama a vytvářet úkosy pro X a K svary aniž by bylo zapotřebí jakkoli manipulovat s obráběným materiálem. To je umožněno díky rotačnímu mechanismu 3D manipulátoru, který je standardní výbavou stroje. Poslední, třetí variantou stroje je možnost přestavět jej na stacionární úkosovačku (za pomoci speciálního příslušenství UZP 30) určenou pro zpracování menších dílců o minimální délce úkosované hrany 200 mm.

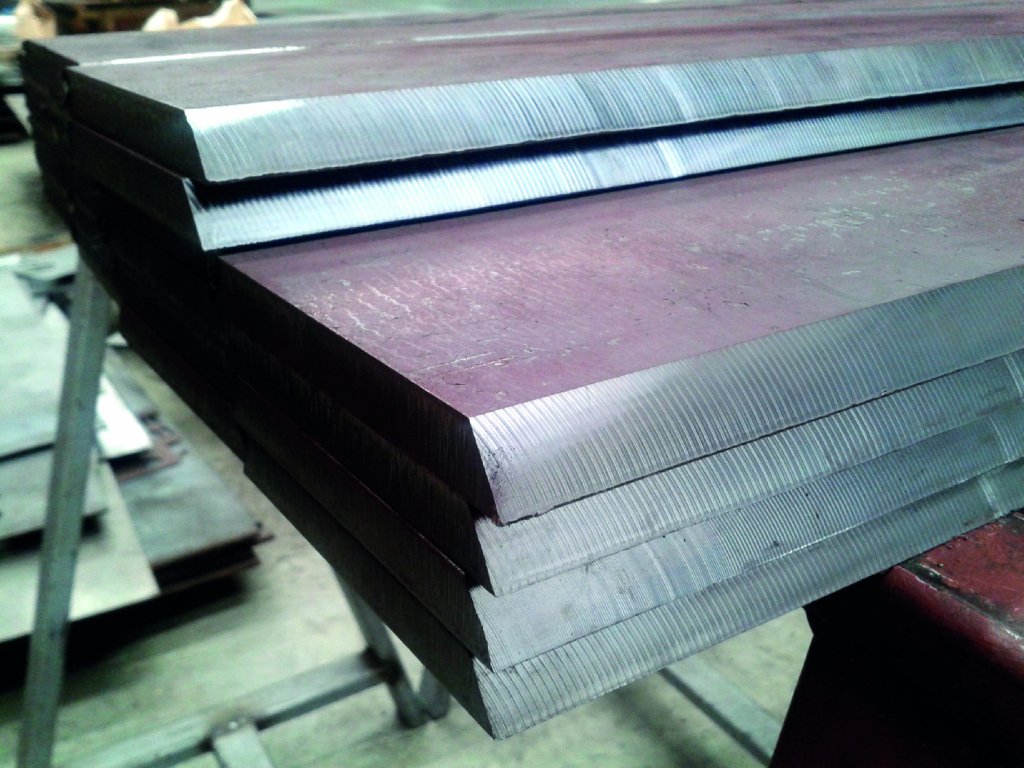

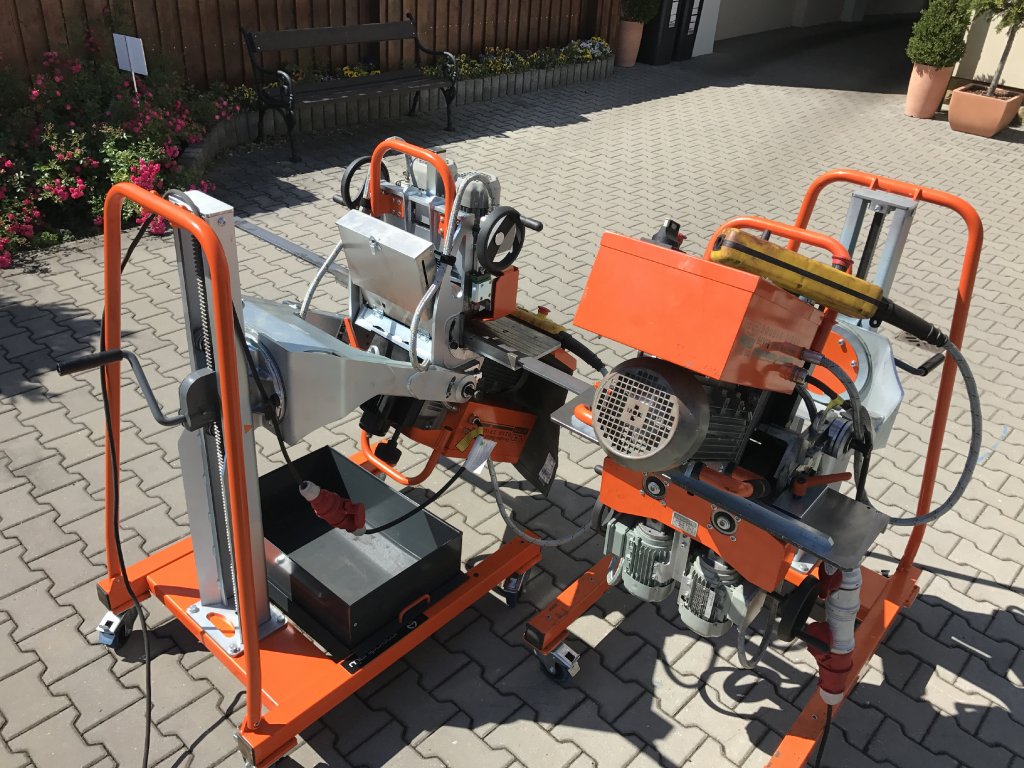

Stroj UZ50 Triumph pracuje na principu třískového obrábění a díky možnosti nastavit optimální řezné podmínky, je stroj schopen obrábět i jinak problematické materiály jako nerez, Hardox, Weldox nebo Domex. Úkosování běžné oceli je samozřejmostí. Stroj je již ve standardu vybaven jedinečným 3D manipulátorem, který je díky funkci 3D adaptive systém schopen přizpůsobit polohu stroje vůči obráběnému materiálu dle aktuální situace na pracovišti a eliminovat tak případné nerovnosti obráběného plechu nebo pracovní podlahy. Samozřejmostí je možnost otočit stroj o 180° nebo ho výškově přenastavit. Díky funkci quick-connect je možné stroj UZ50 Triumph opakovaně odpojovat a připojovat k 3D manipulátoru během několika sekund.

  • Automatický posuv s možností plynulého nastavení rychlosti posuvu v rozsahu 0-1,2 m/min.

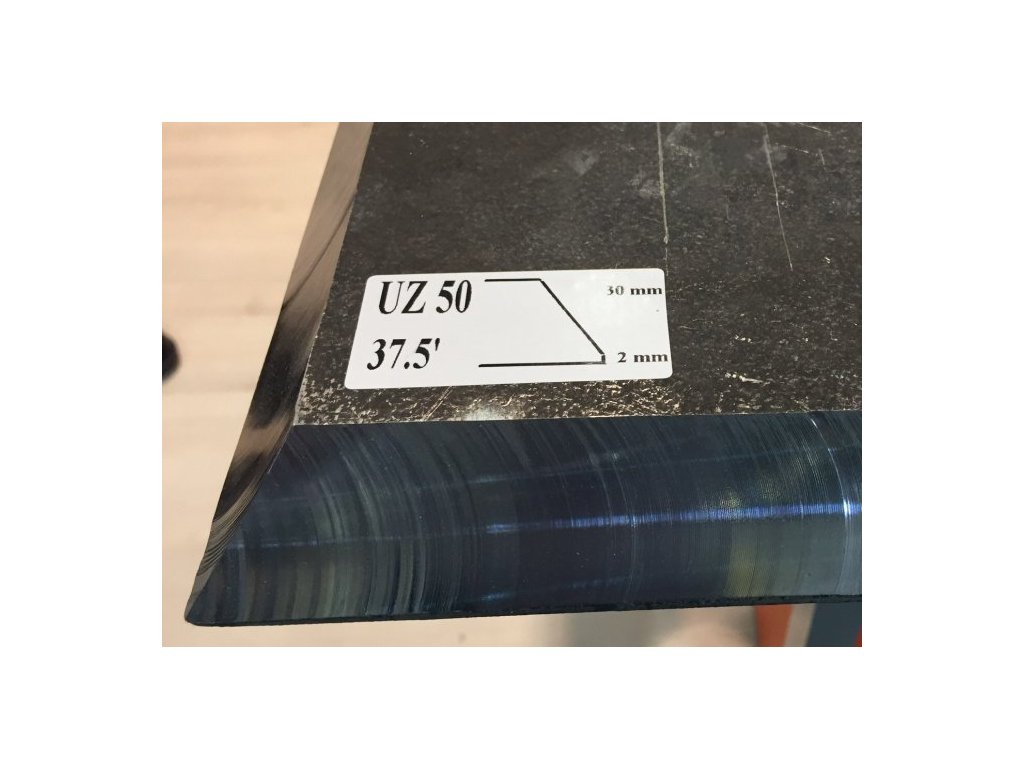

  • High speed frézovací nástroj osazený řeznými deskami s prodlouženou životností, max šířka ukosové hrany 62 mm / 20°, 50 mm / 45°.

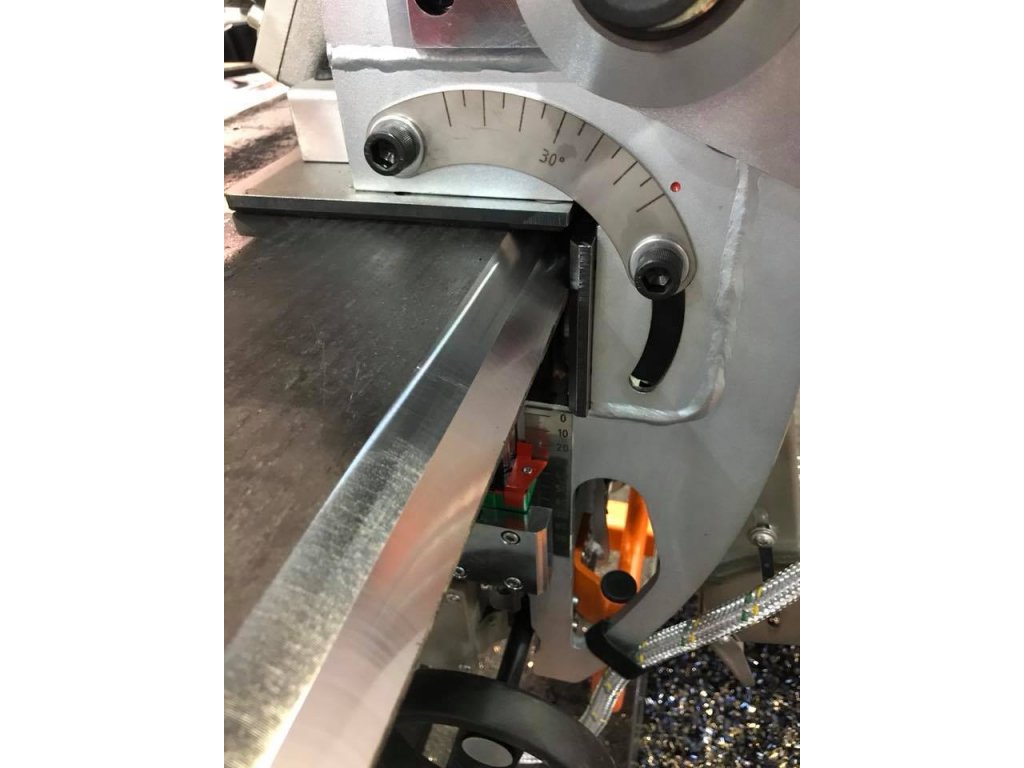

  • Variabilní nastavení požadovaného úhlu v rozsahu 15°- 60° bez nutnosti výměny jakéhokoliv dílu.

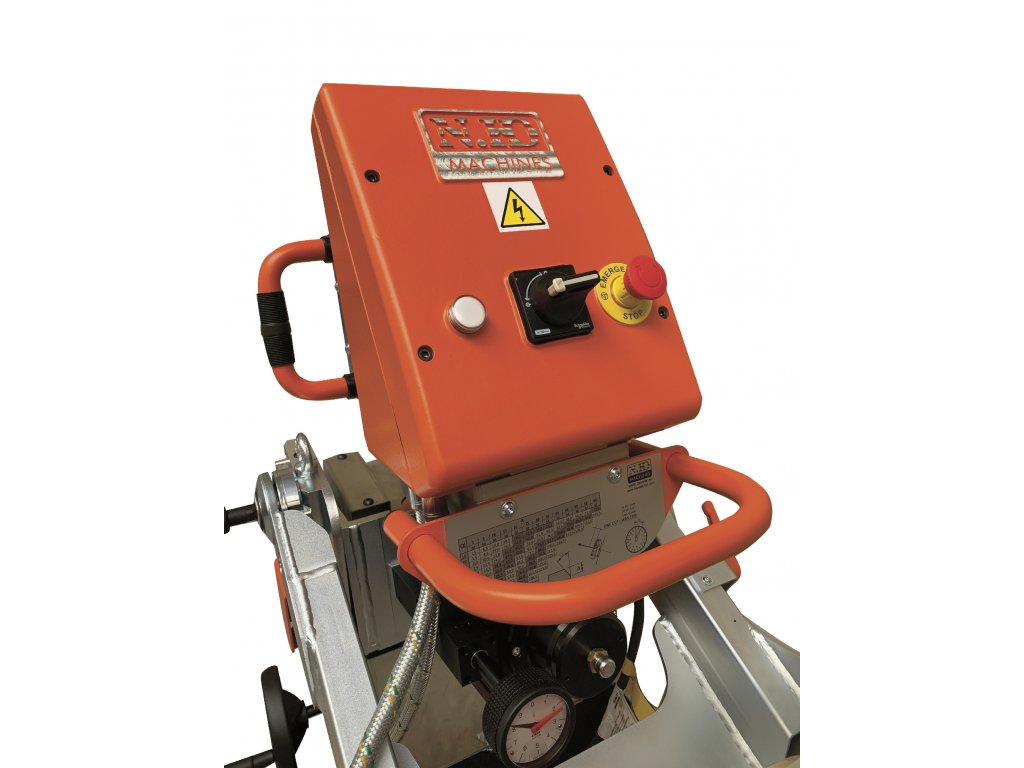

  • Veškerá elektrovýbava je uzavřena v prachotěsném rozvaděči se zvýšenou odolností proti vibracím.
  • Stroj je vybaven nejmodernějšími bezpečnostními prvky.
  • Možnost dokoupit ASP - aktivní inteligentní ochranu.
  • Stroj obrábí i problematické materiály- např. nerez, Hardox, Weldox a Domex.



Technická data:

  • Max. šířka úkosu: 62 mm
  • Nastavení úhlu úkosu: 15° - 60° (plynulé)
  • Tloušťka materiálu: 7 - 80 mm
  • Motor frézovací hlavy: 4000 W / 380 V
  • Rychlost posuvu: 0 - 1,2 m/min.
  • Hmotnost: 175 kg
  • Rozměry: 1010 x 745 x 1326 mm
  • Počet břitových destiček 5 ks



V ceně obsaženo:

  • Úkosovací systém UZ50 TRIUMPH
  • Nářadí pro obsluhu
  • Návod



ASP - Aktivní inteligentní ochrana stroje proti přetížení

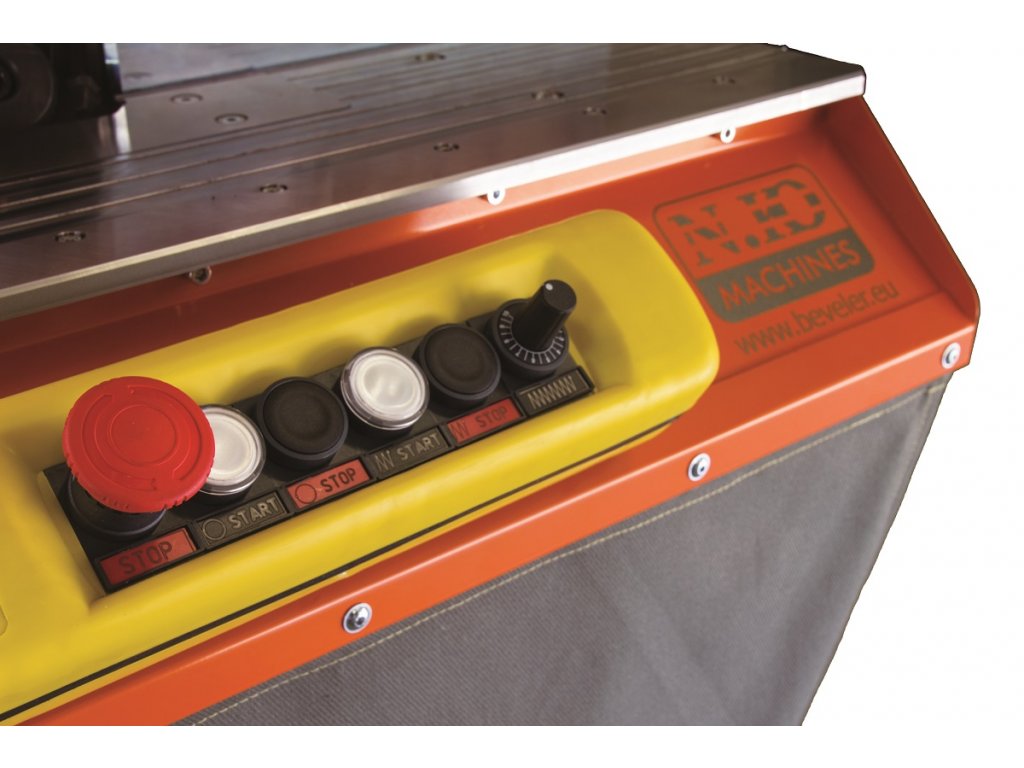

Jedná se o systém monitorující okamžité zatížení stroje a podmínky obrábění. V případě, že ASP systém rozpozná přetížení stroje z důvodu opotřebení nástroje, příliš vysoké rychlosti posuvu, nebo jinak nesprávně nastaveného stroje, ASP systém o této skutečnosti aktivně informuje operátora blikáním kontrolek na dálkovém ovládači. Pokud operátor do 20s neučiní kroky vedoucí ke snížení zatížení stroje (úprava velikosti úběru, výměna řezných destiček za nové ostré, snížení rychlosti posuvu), systém odpojí napájení posuvových kol a stroj se zastaví. Pozor, systém nechrání proti šokovému přetížení! ASP systém lze dokoupit jako příslušenství pouze s novým strojem.

Objednací číslo:  1940

Hmotnost 233 kg

Videoukázka

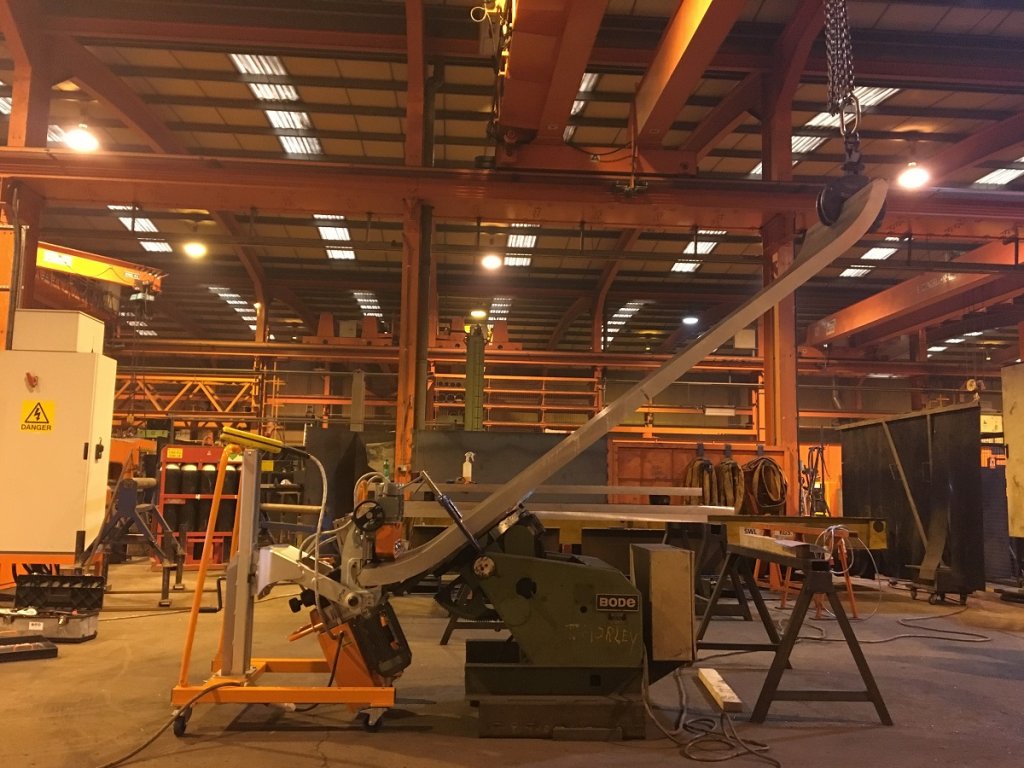

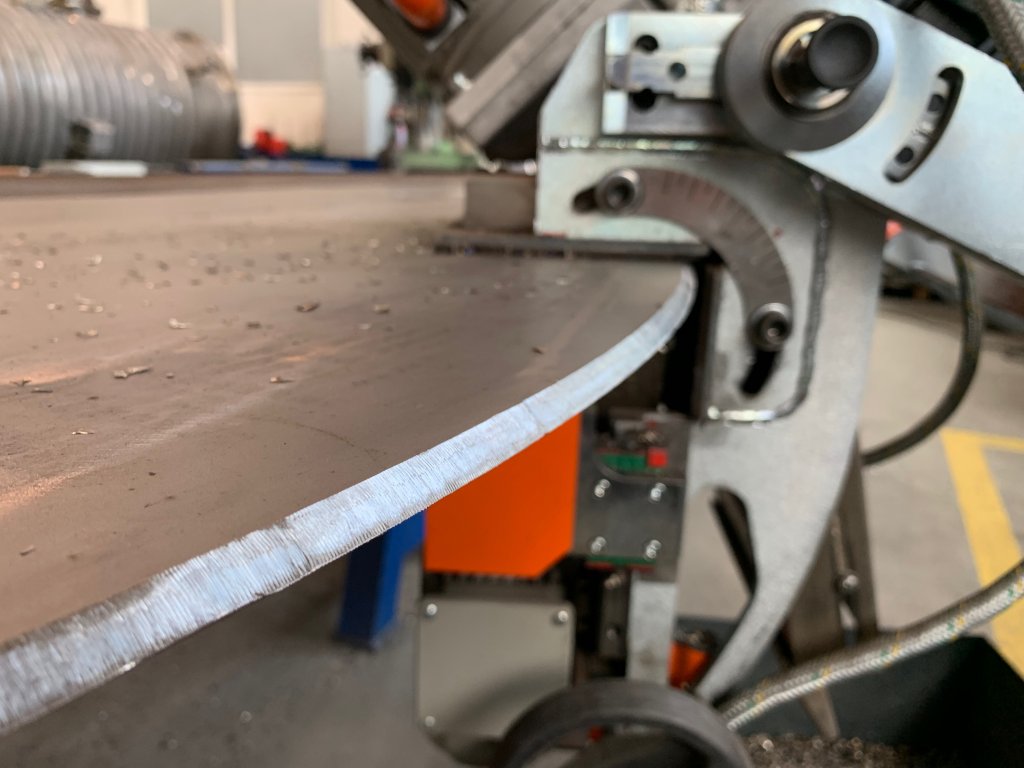

Videoukázka - ukosování radiusu

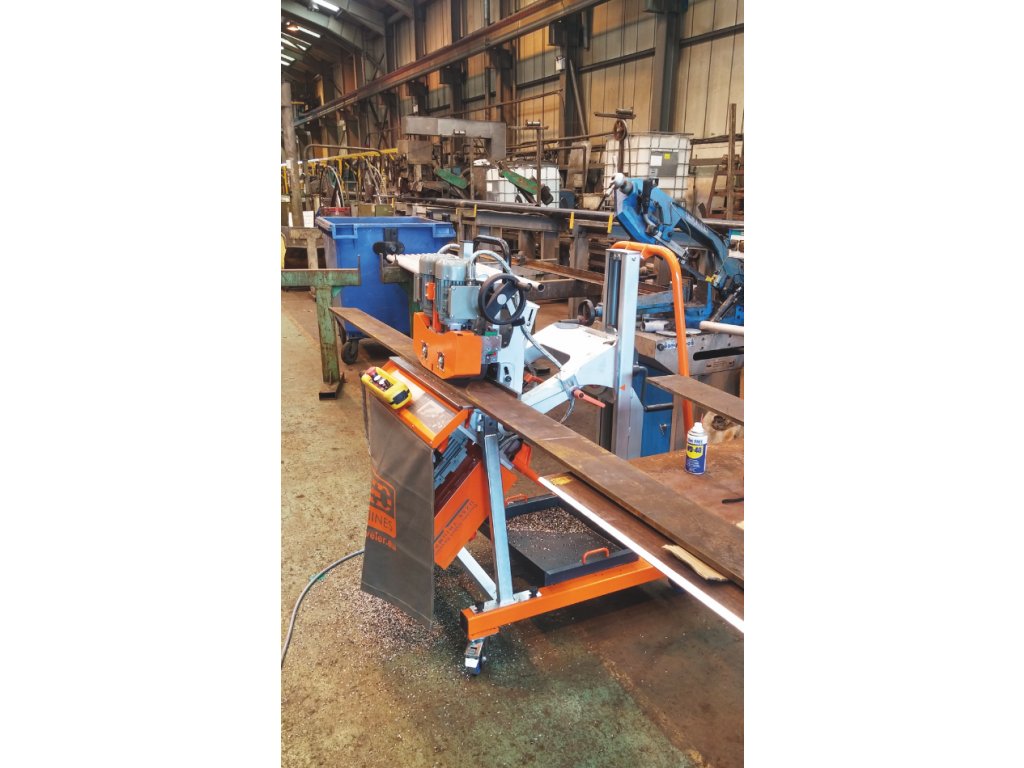

Videoukázka - UZ50 + přídavný stůl UZP30


Videoukázka - UZ50 + přídavný stůl UZP30
