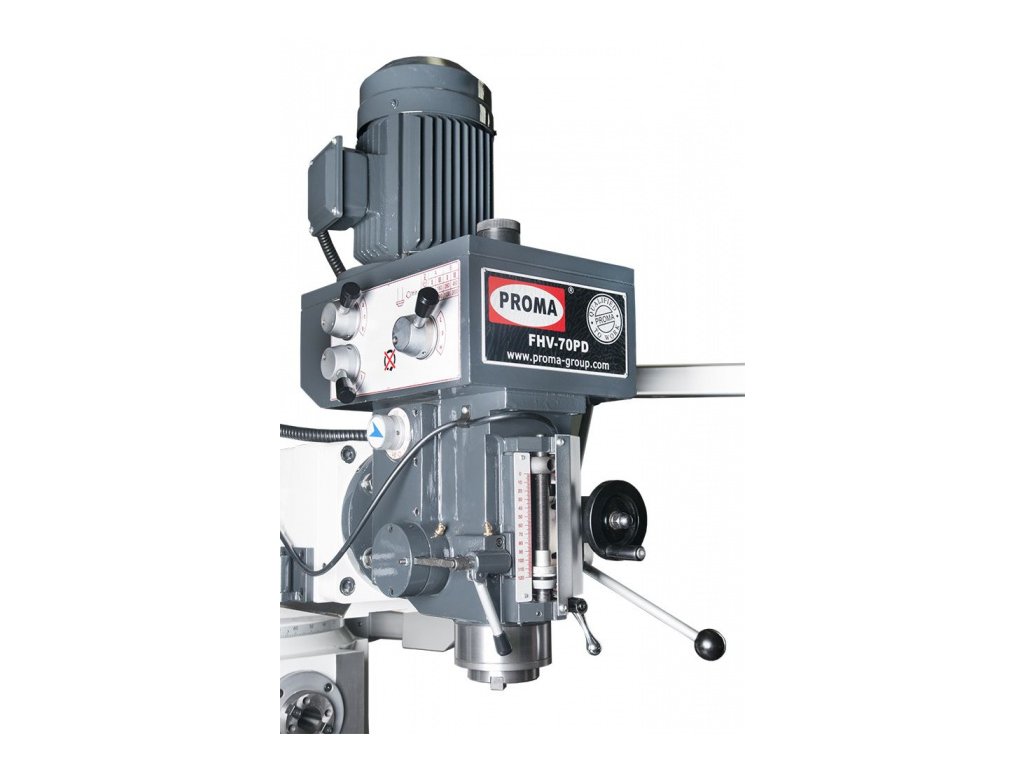

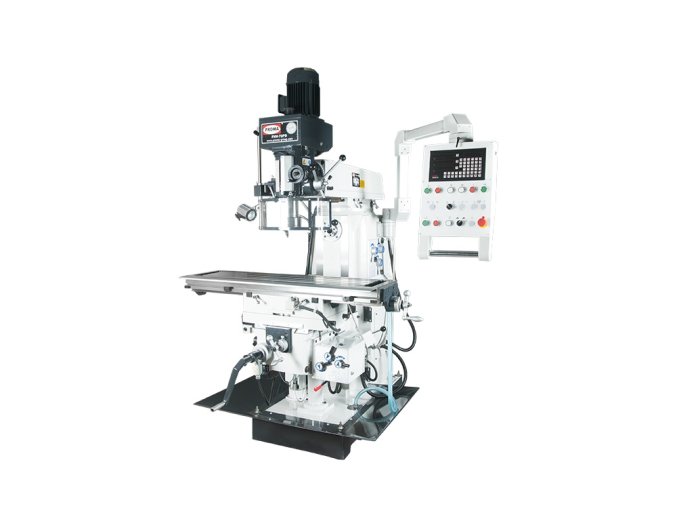

FHV-70PD - Univerzální frézka
Popis
Frézky jsou určeny pro širokou škálu běžných i přesných frézovacích operací. Tuhá konstrukce zabezpečuje dostatečnou kvalitu opracování ocelových materiálů, litiny, barevných kovů a dalších materiálů v téměř všech pracovních režimech. Široký rozsah otáček vřetene navíc umožňuje použít stroj i na vrtací a vyvrtávací operace. Pohyb stolu je ovládán ručními koly přes pohybové šrouby s maticemi.
Základní příslušenství:
- chlazení
- pracovní osvětlení
- digitální odměřování
- kleštinový upínač ISO40
- kleštiny pr. 4, 5, 6, 8, 10, 12, 14, 16 mm
- horizontální trn pr. 22 a 27 mm
- vrtací sklíčidlo 16 mm
- redukce ISO40 / Mk III , ISO40 / Mk II
- montážní nářadí
Technická data:
| Zdvih vřetene | 120 mm |
| Příkon horizontálního motoru | 2,2 kW |
| Příkon vertikálního motoru | 2,2 kW |
| Max.doporučený Ø vrtání | 50 mm |
| Max.doporučený Ø horizont.fréz. | 100 mm |
| Max.doporučený Ø vertik.fréz. | 25 mm |
| Max.doporučený Ø fréz.hlavy | 100 mm |
| Rozměr stolu | 1 270 x 320 mm |
| Kužel vřetene | ISO 40 |
| Otáčky vřetene - horizontálního | 60 - 1 350 min. |
| Počet otáček (horizont.) | 12 stupňů |
| Otáčky vřetene - vertikálního | 90 - 2 000 min. |
| Počet otáček (vertikál.) | 8 stupňů |
| Vzdál.vřetene od sloupu | 220 - 560 mm |
| Vzdál.vřetene od stolu | 120 - 500 mm |
| Příčný posuv stolu | 270 mm |
| Podélný posuv stolu | 750 mm |
| "T" drážka | 14 mm |
| Podélný posuv strojní | Ano |
| Příčný posuv strojní | Ano |
| Digitální odměřování v ose X,Y,Z | Ano |
| Rozměry (d x š) | 1 680 x 1 640 mm |
| Výška stroje | 2 200 mm |
| Vertikální posuv strojní | Ano |
| Rychloposuv | ve všech osách |
Váhy a míry:
| Celková váha včetně obalu | 1750.0 kg |
| Čistá váha | 1550.0 kg |
| Šířka/Výška/Hloubka | 165 / 225 / 170 cm |
