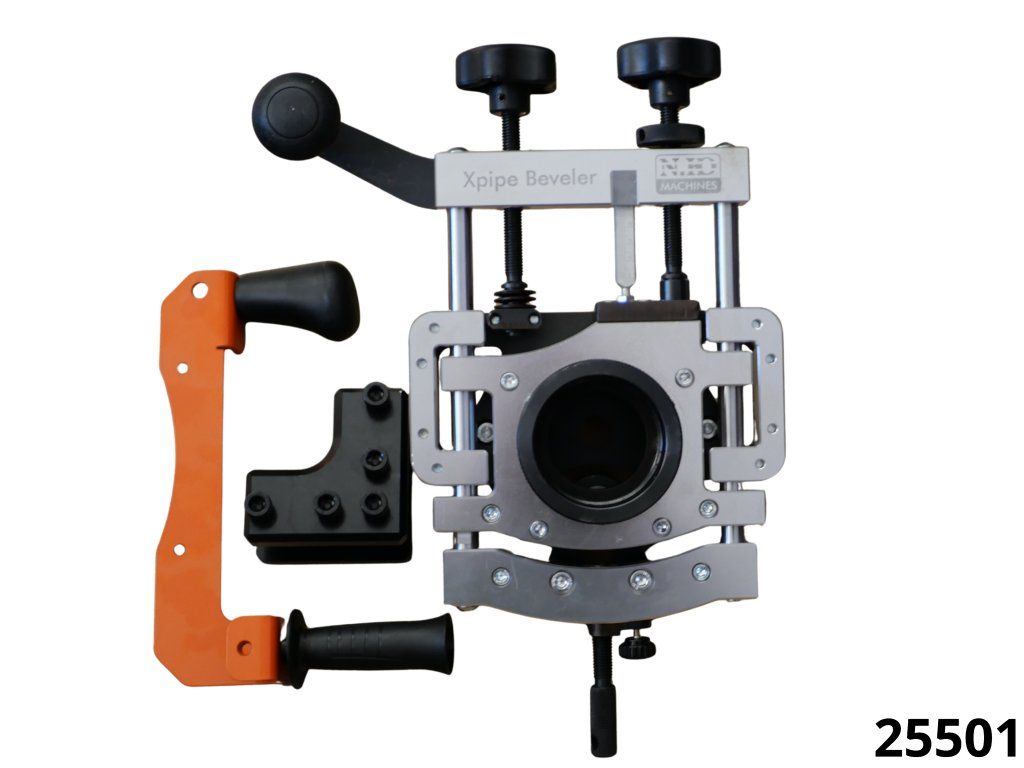

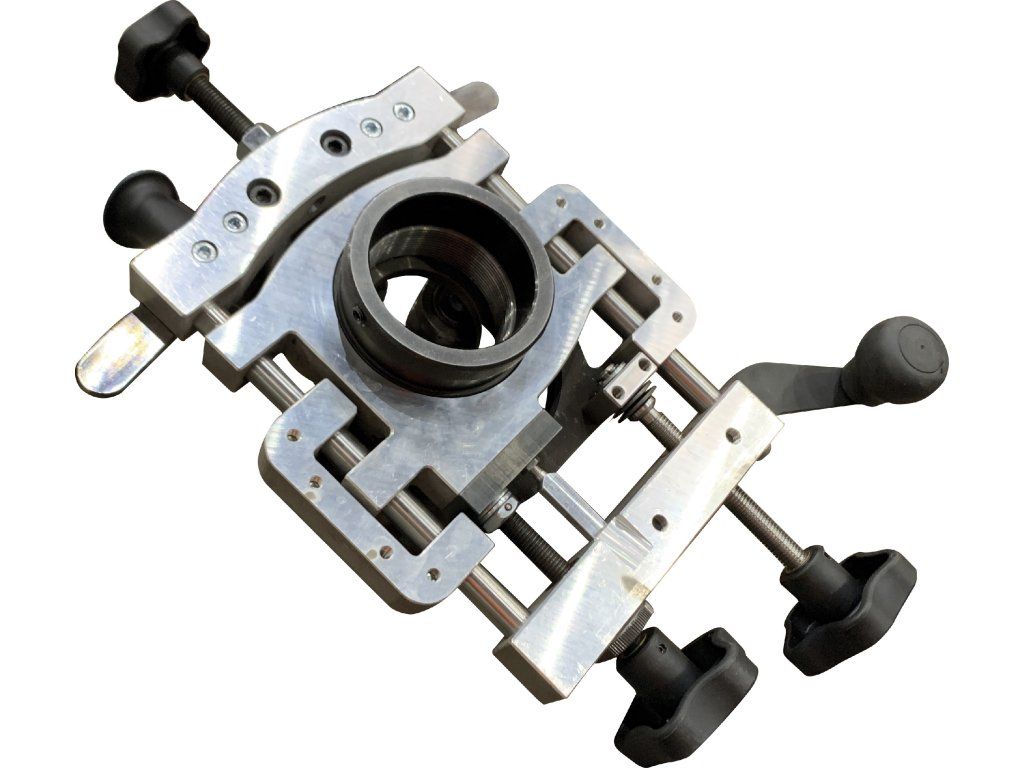

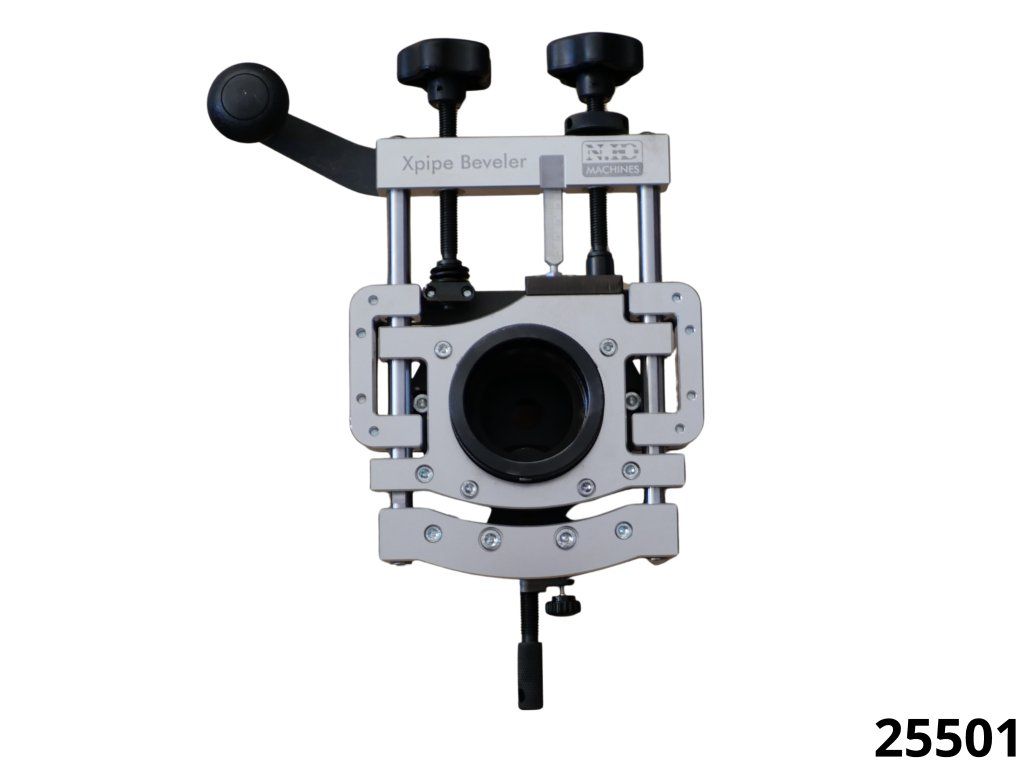

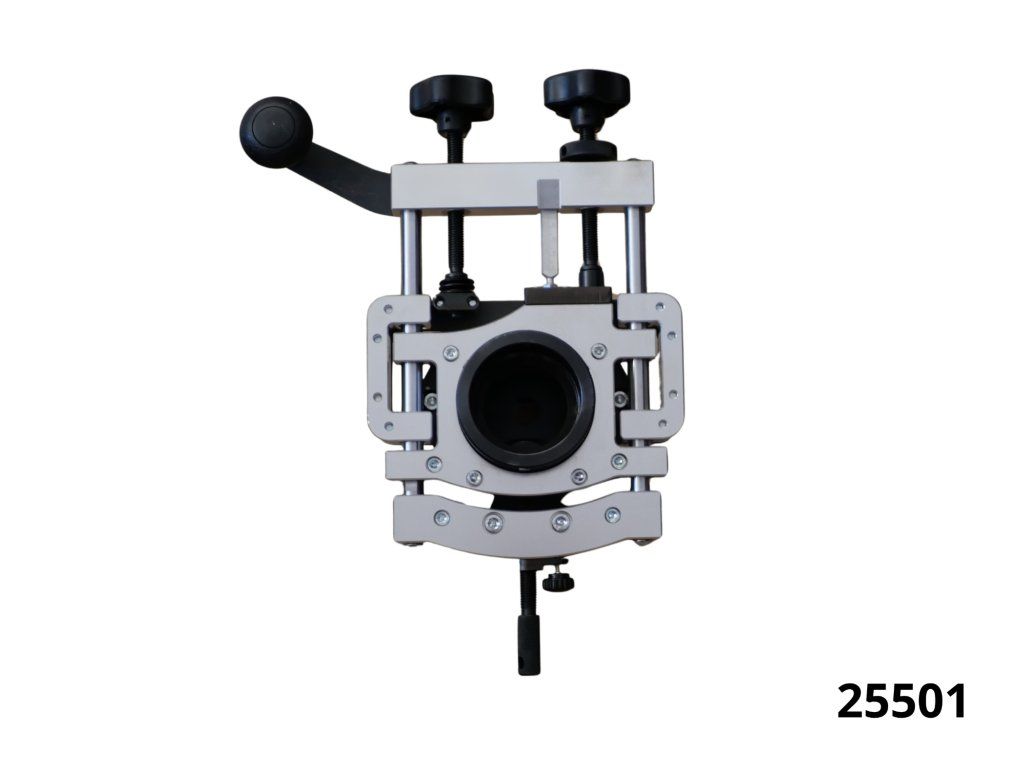

inoXpipe Beveler – přípravek na ukosování trubek

Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.
Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.

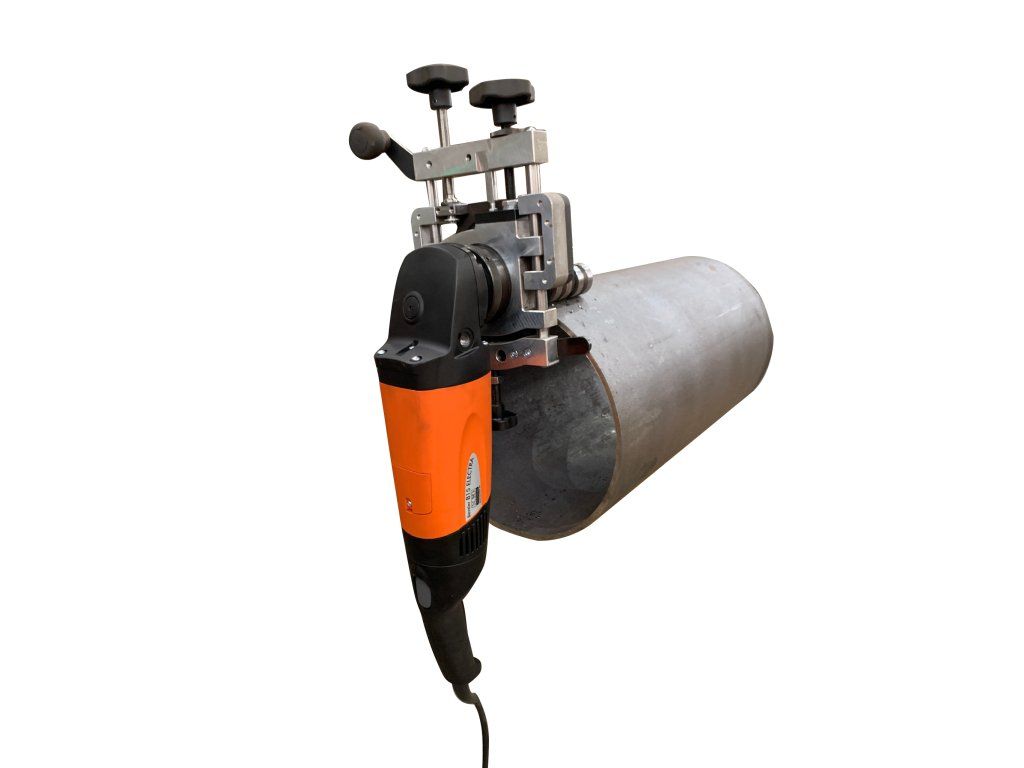

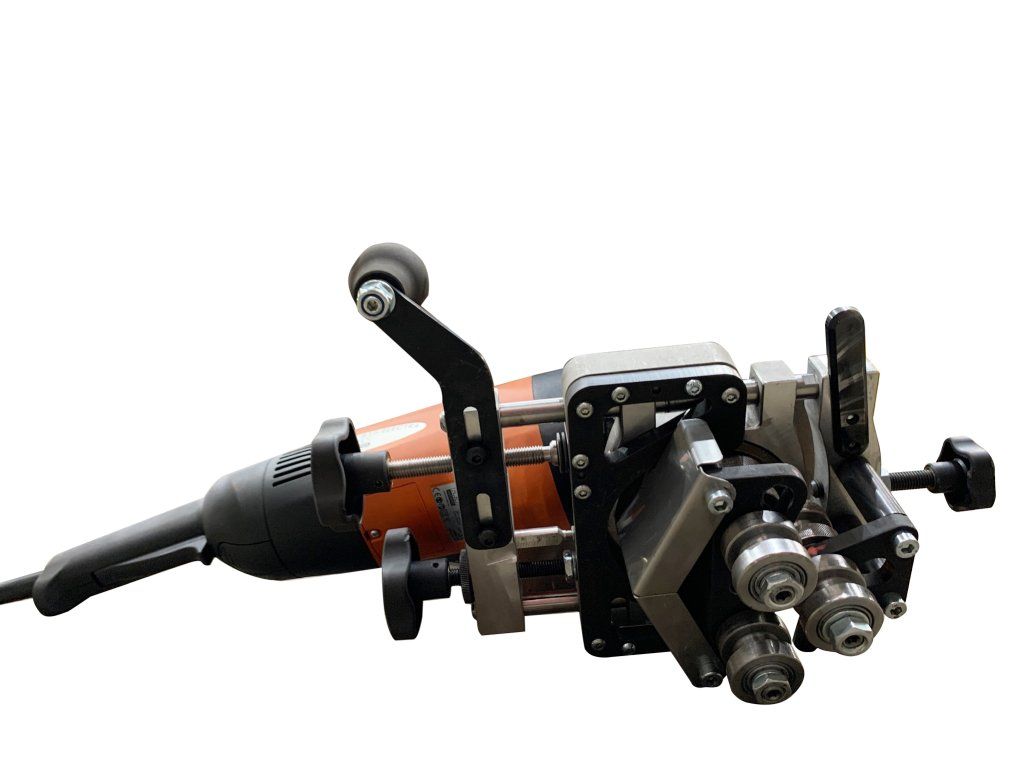

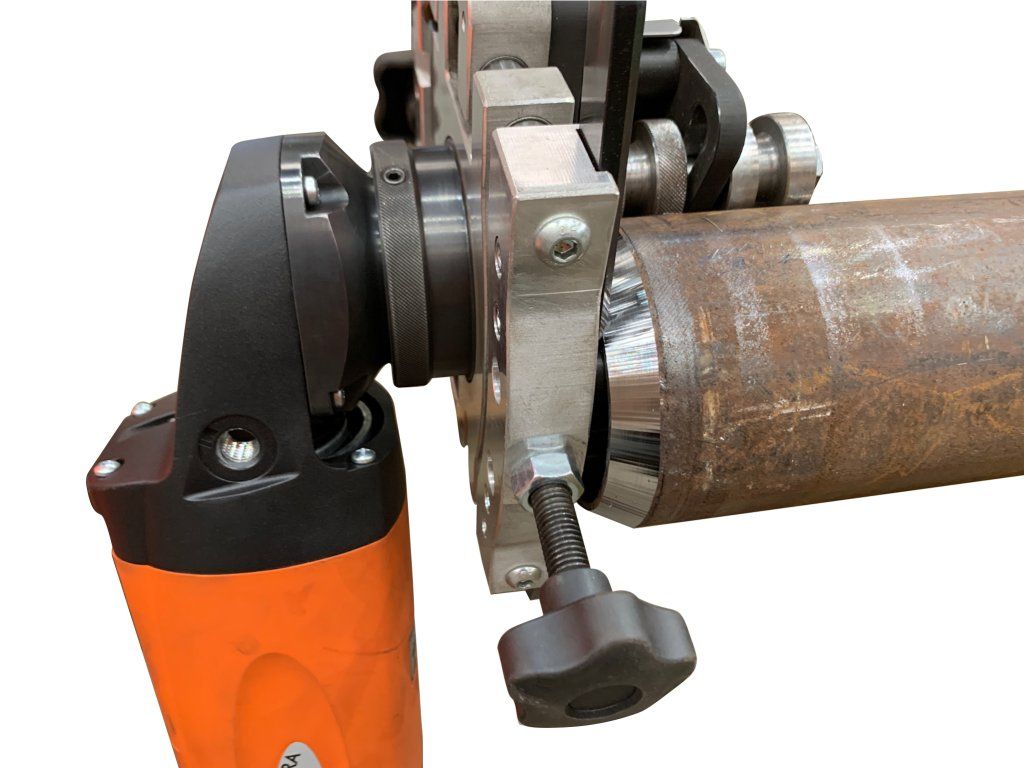

Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.
Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.

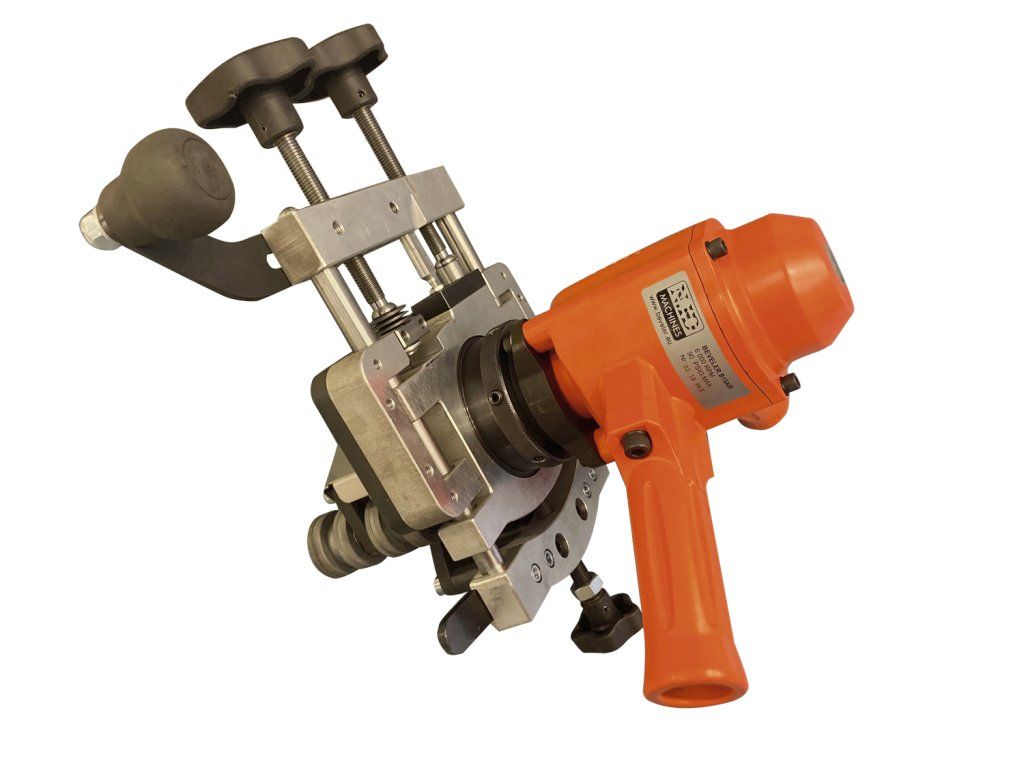

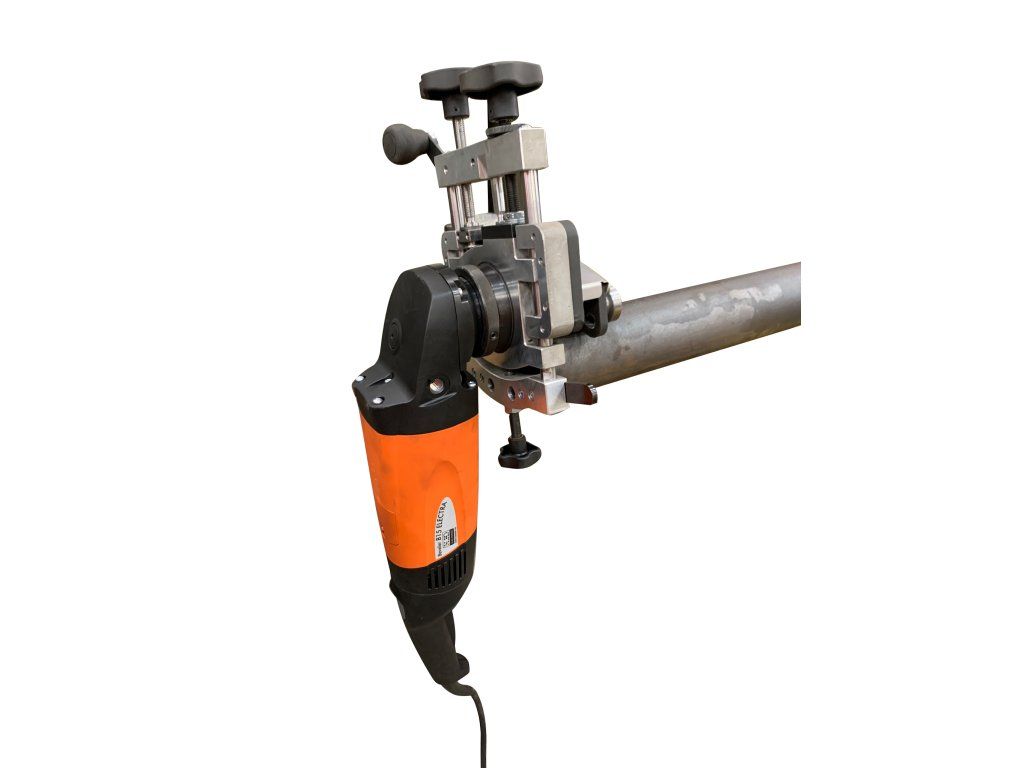

• Přípravek je určen pro použití v kombinaci se stroji B10 Electra, B15 Electra nebo B15 AIR.
• Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.
• Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění úkosů.
• Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.
• Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.
• Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.

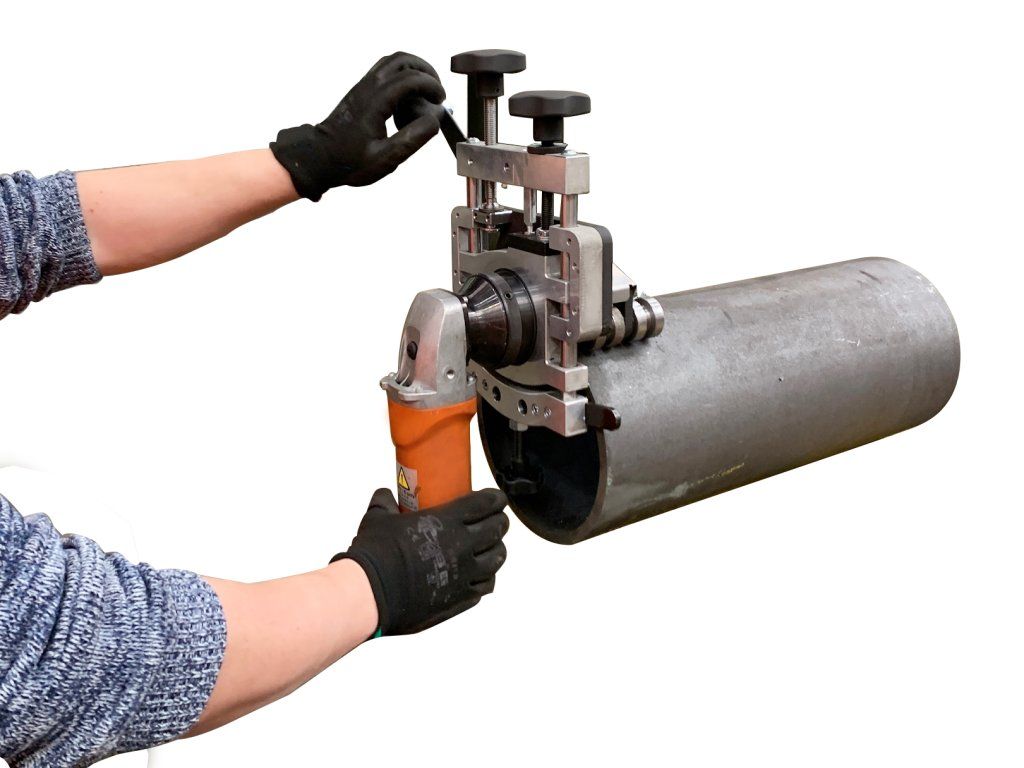

• Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.
• Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.

Technická data:

• Kompatibilní se stroji:

B10 ELECTRA, B15 ELECTRA, B15 AIR a B15 INOX

• Úhel úkosu:

dle frézovací hlavy (30° / 45° / 60°)

• Šířka úkosu:

dle použitého stroje (10 mm / 15 mm)

• Rozsah (obrábění vnějšího průměru OD):

> Ø 85 mm

• Tloušťka stěny (obrábění vnějšího průměru OD):

2,5 – 15 mm

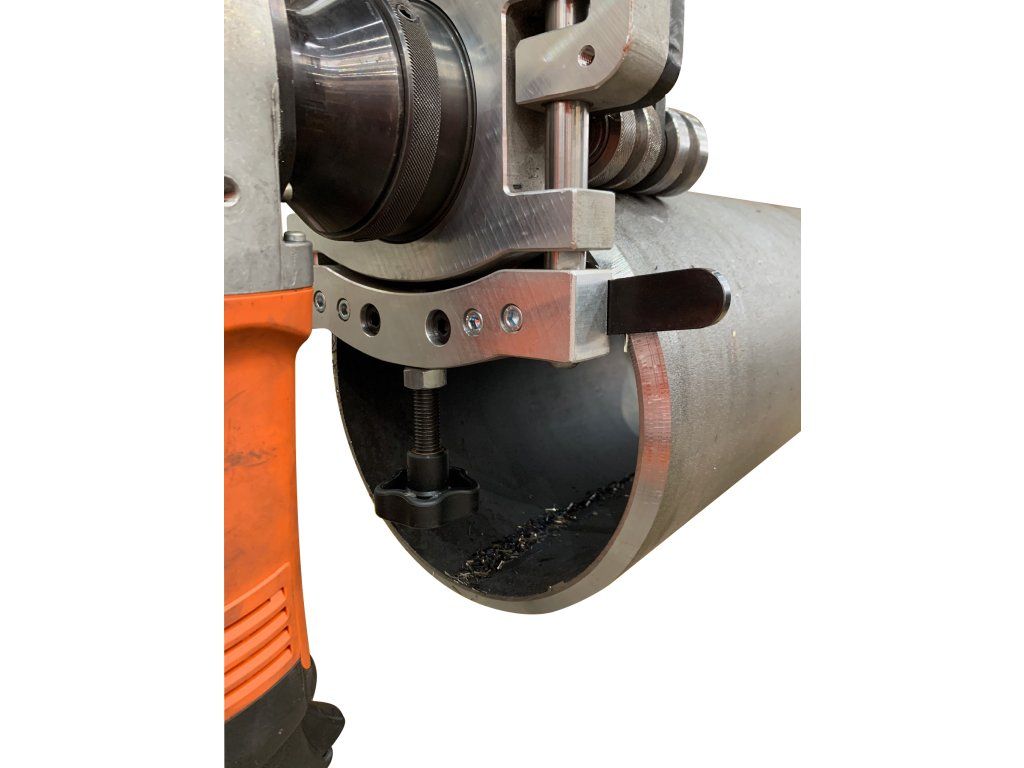

• Rozsah (obrábění vnitřního průměru ID):

> Ø 500 mm (menší Ø se spec. příslušenstvím)

• Tloušťka stěny (obrábění vnitřního průměru ID):

5 – 15 mm

• Minimální hloubka kotvení: 80 mm
• Posuv: ruční
• Hmotnost: 8,4 kg (bez stroje)

V ceně obsaženo:

• inoXpipe Beveler (bez stroje)

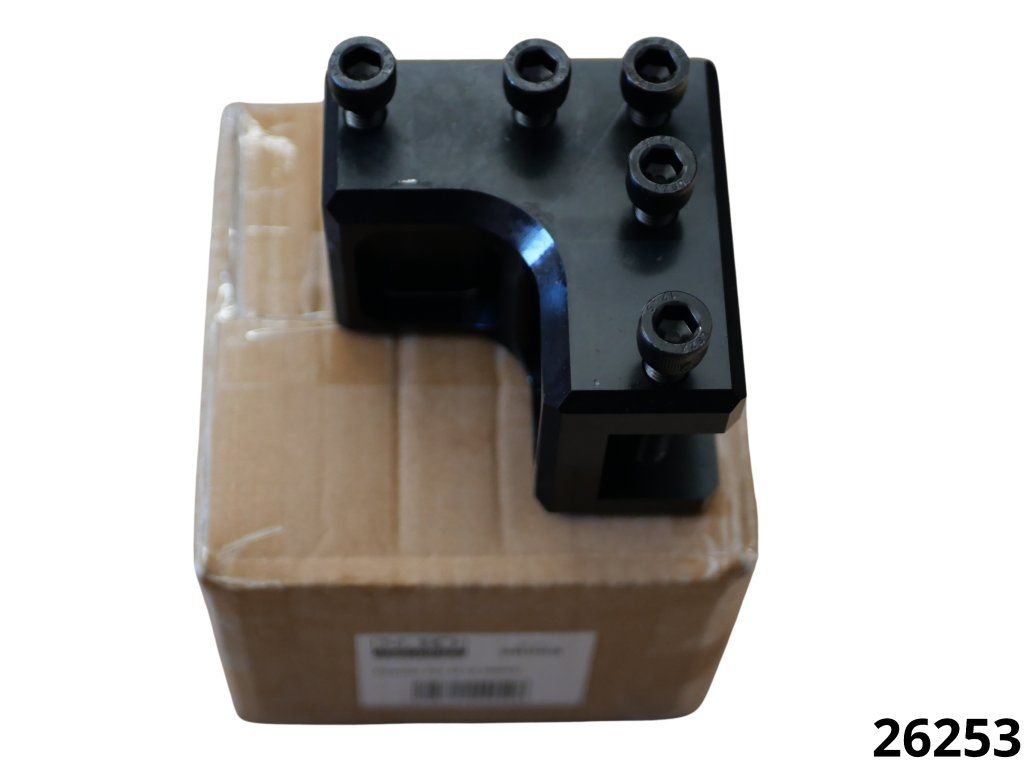

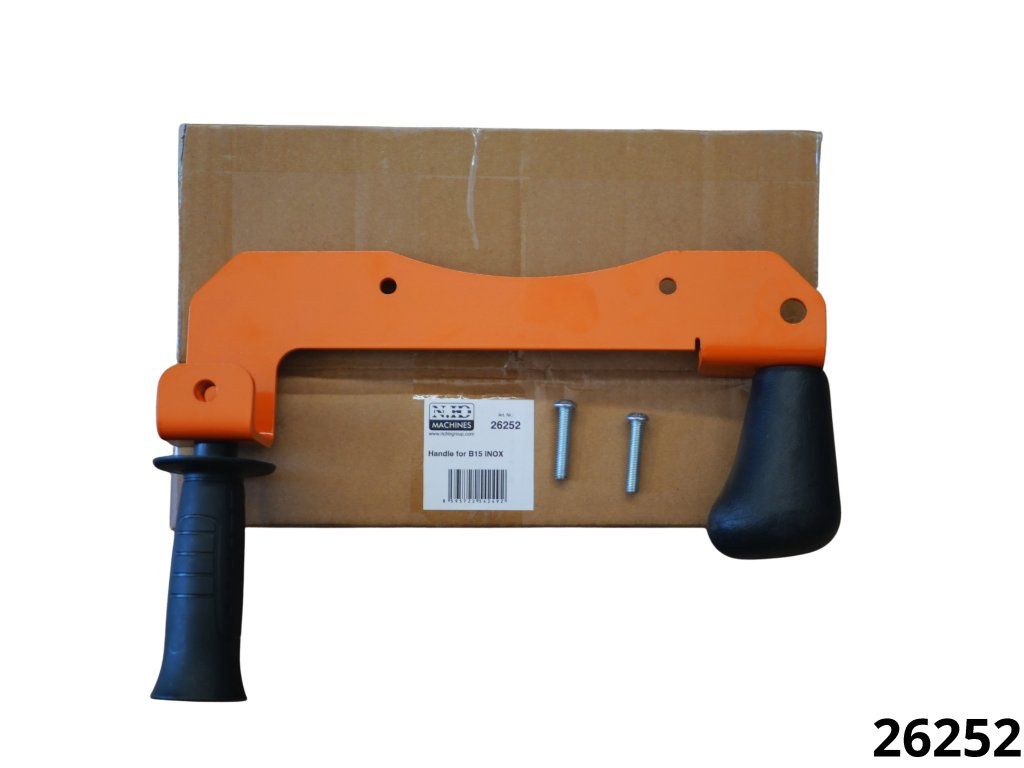

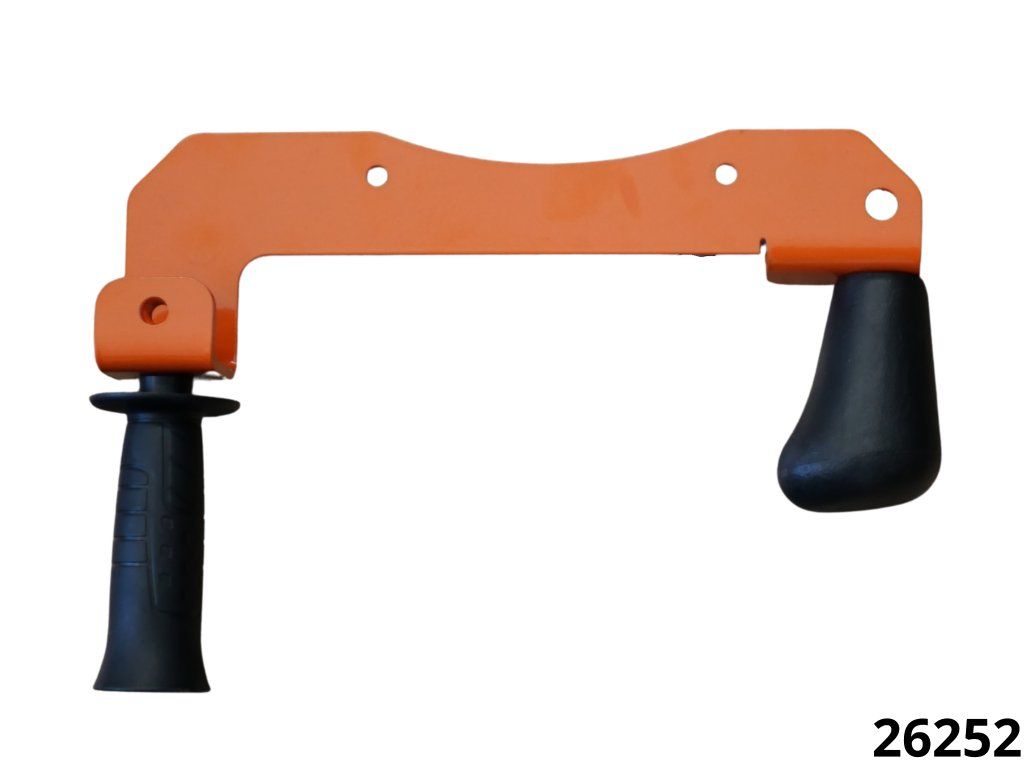

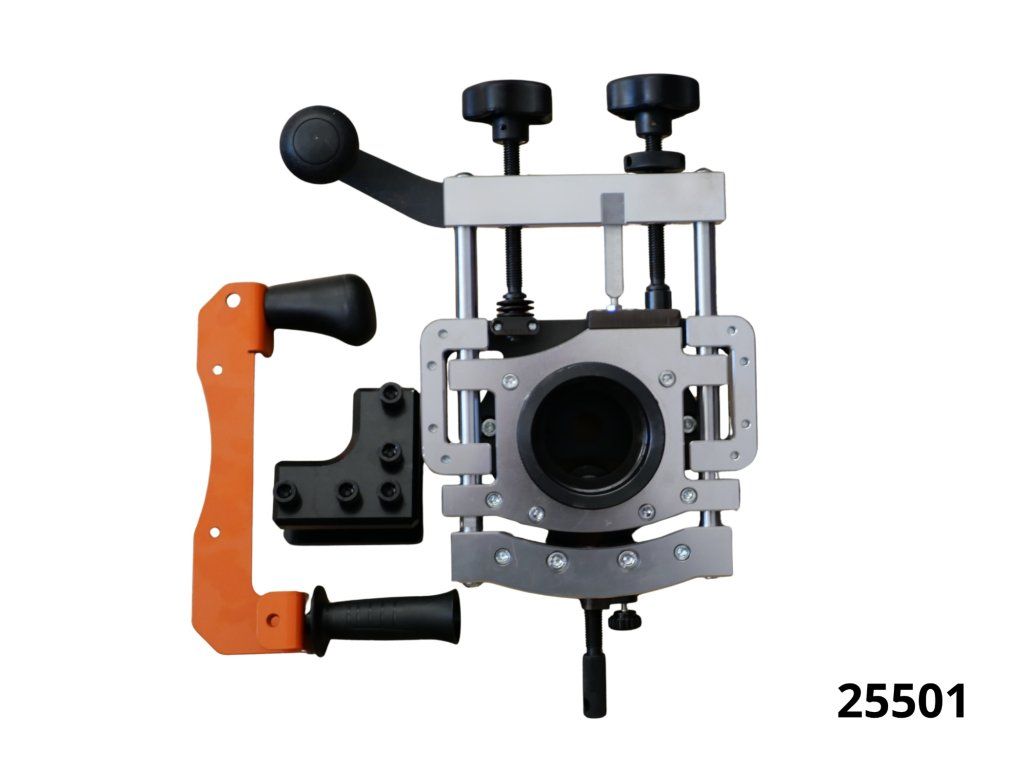

• Madlo a upínka

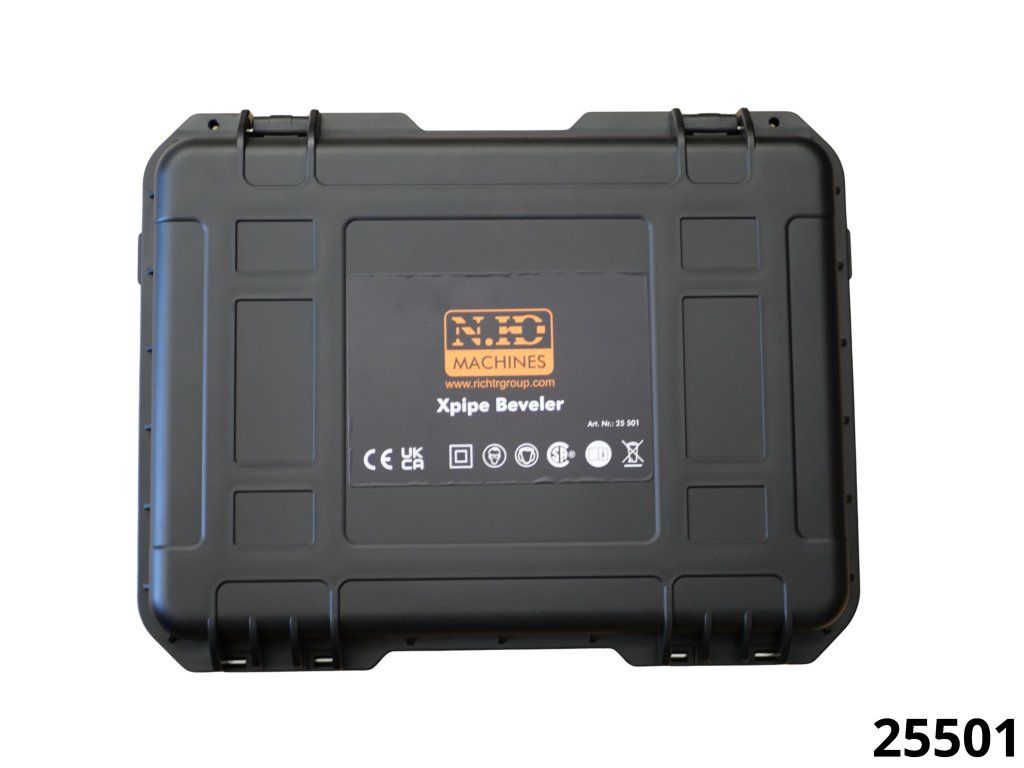

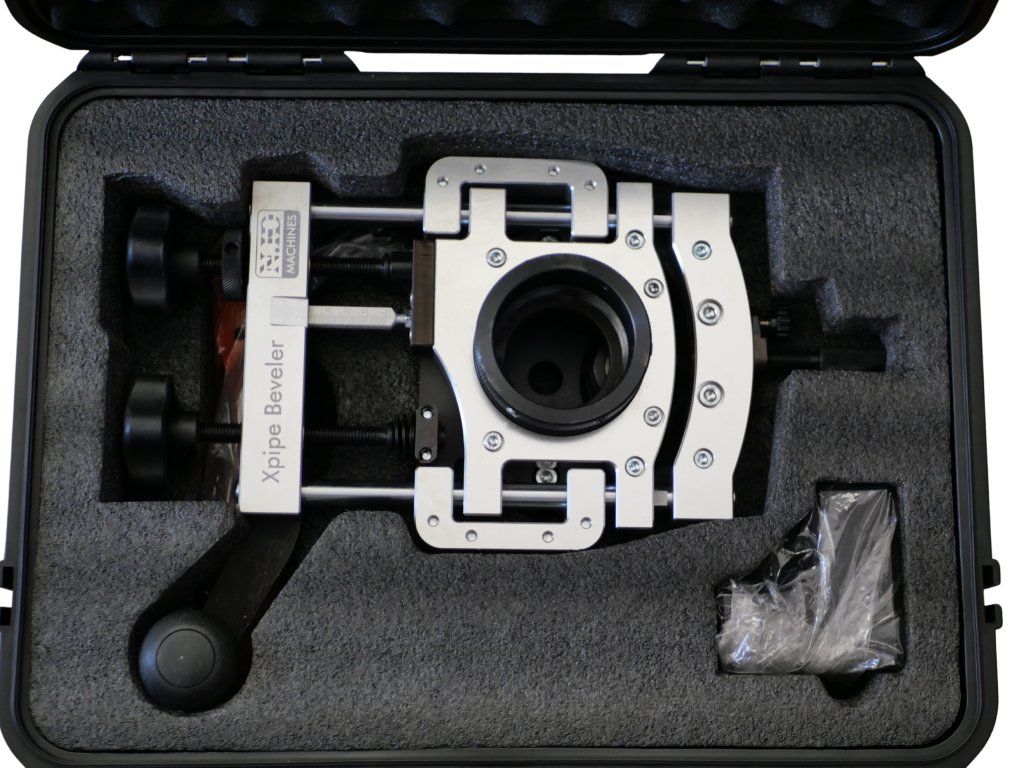

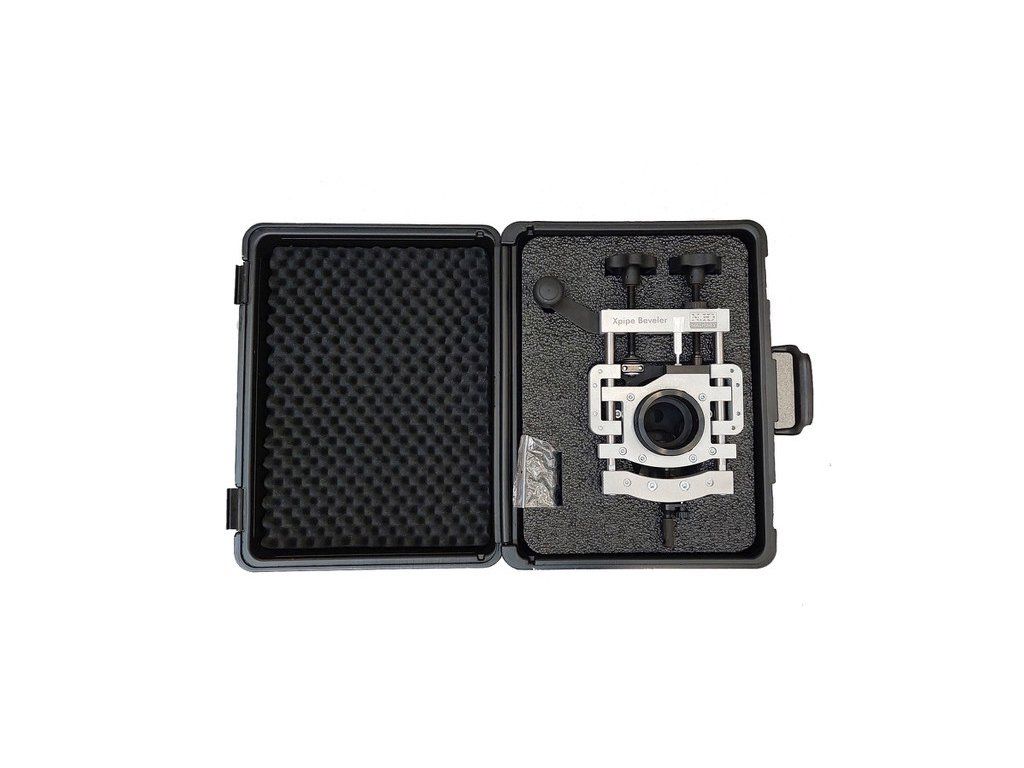

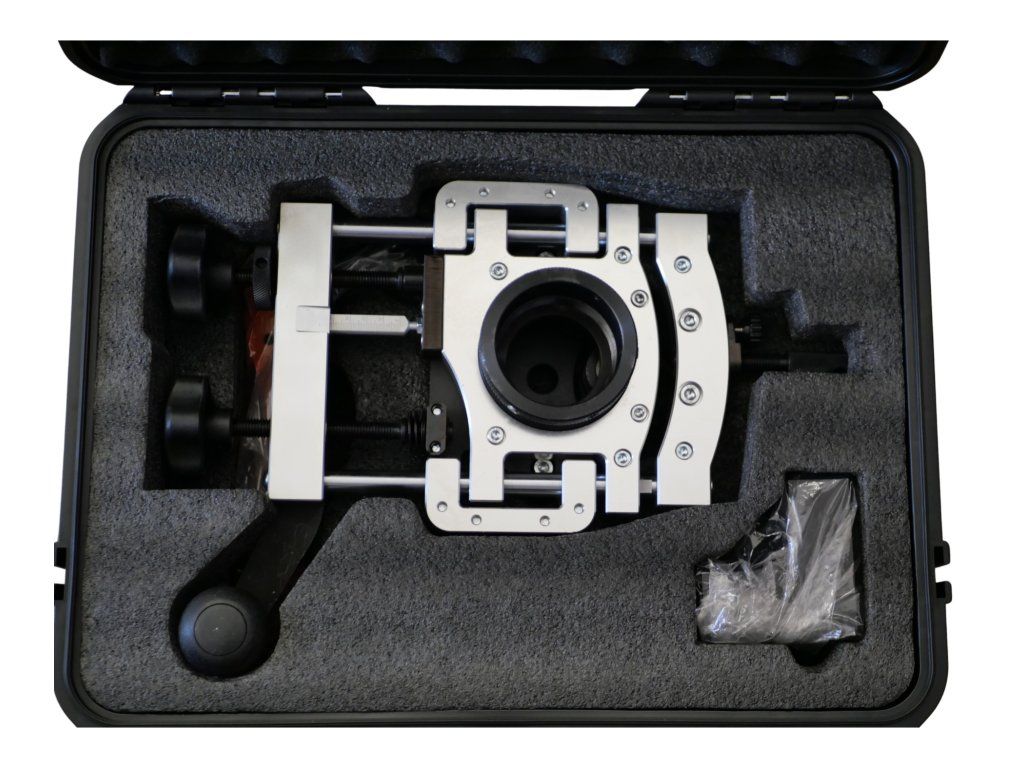

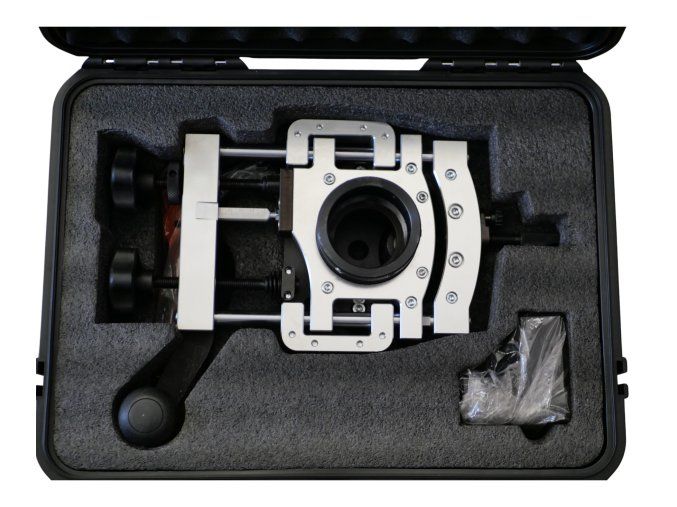

• Transportní kufr
• Nářadí pro obsluhu
• Návod
