B15 ELECTRA + Xpipe Beveler SET- Úkosovací systém - Vyrobeno v ČR!
Popis

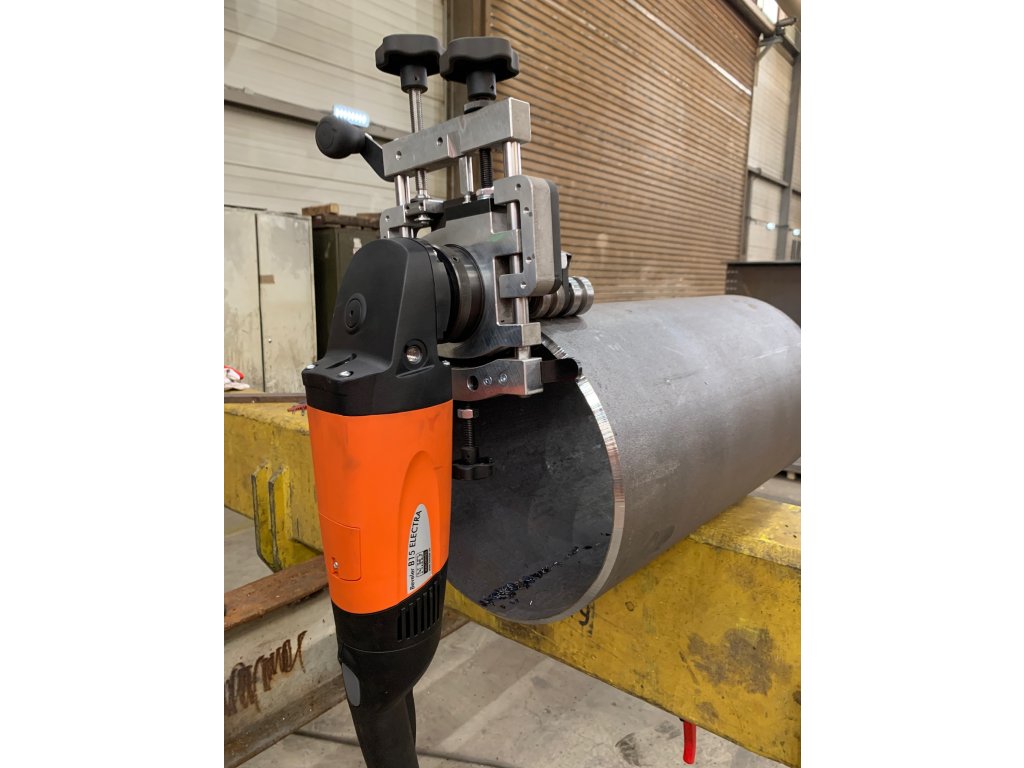

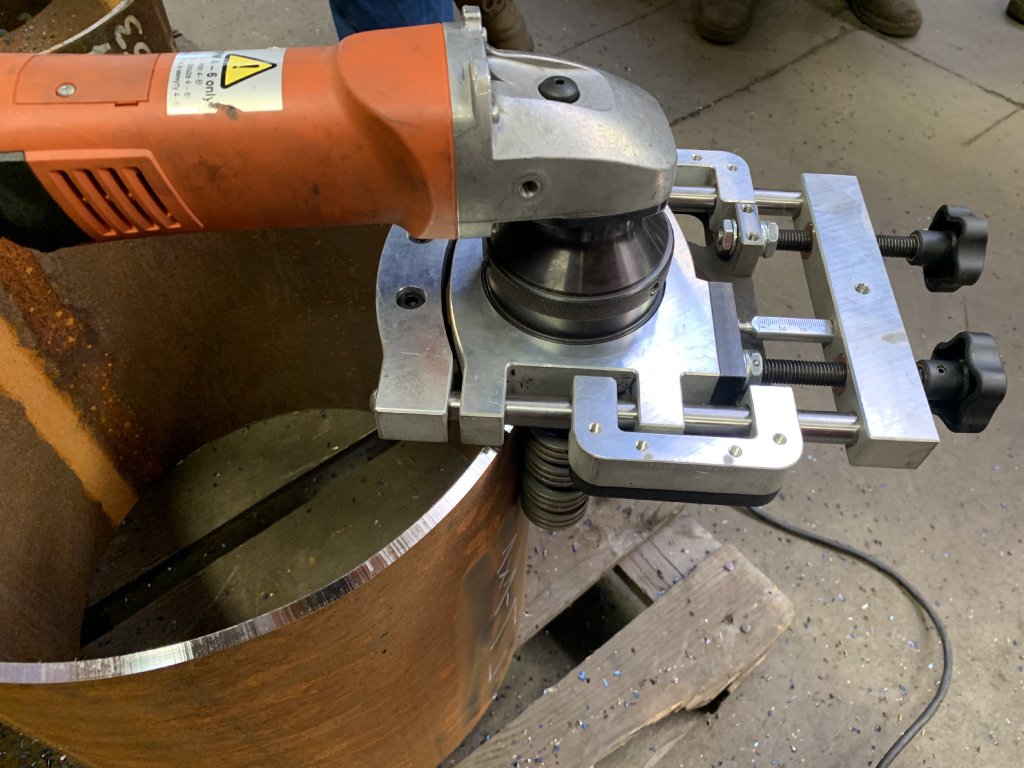

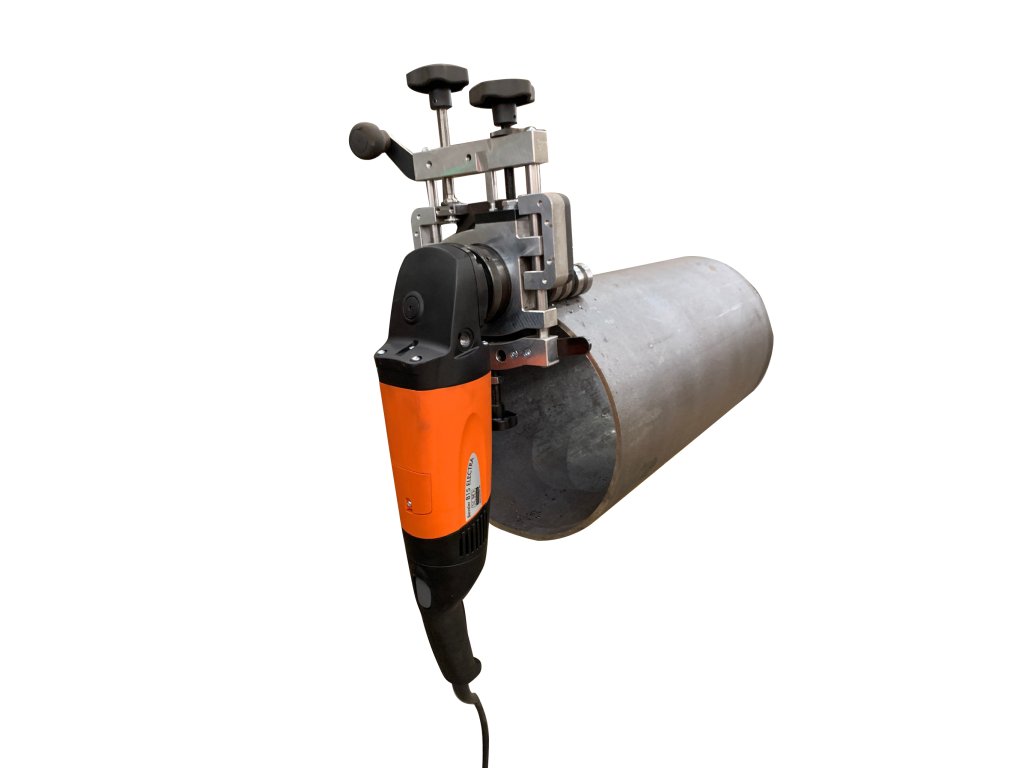

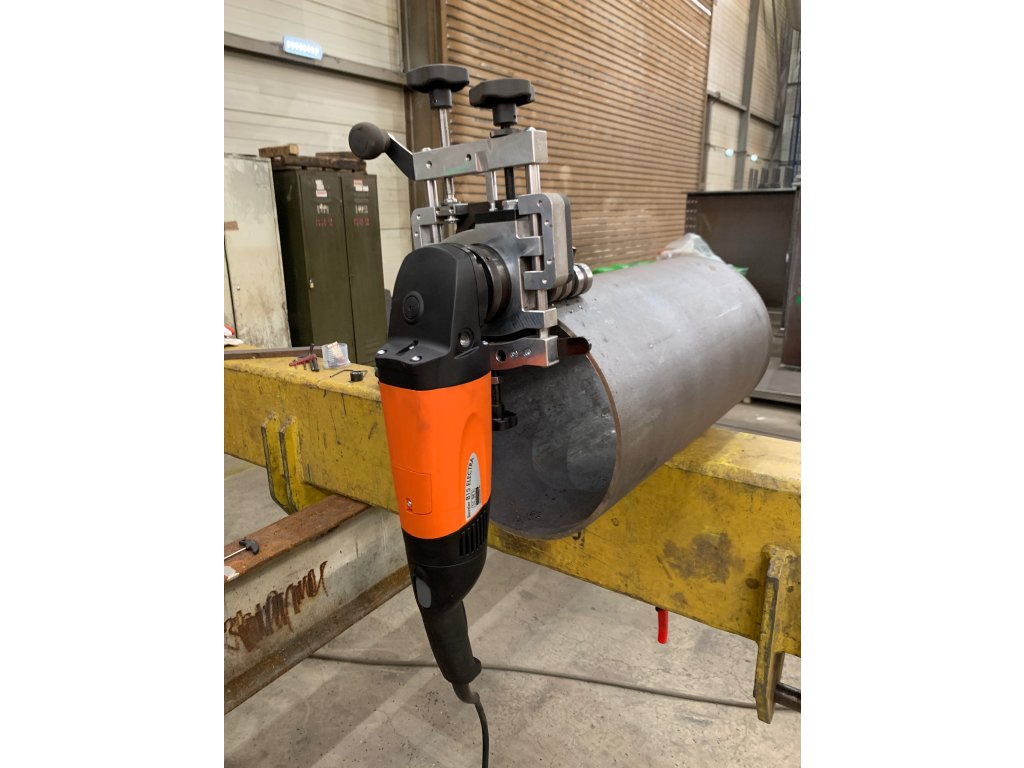

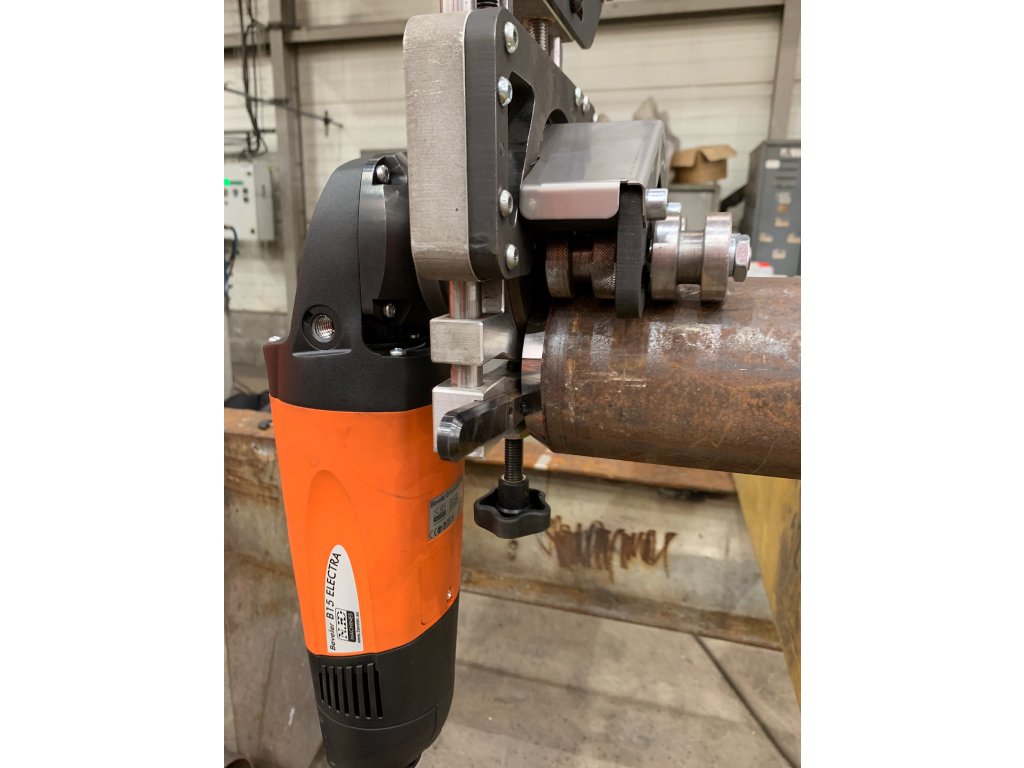

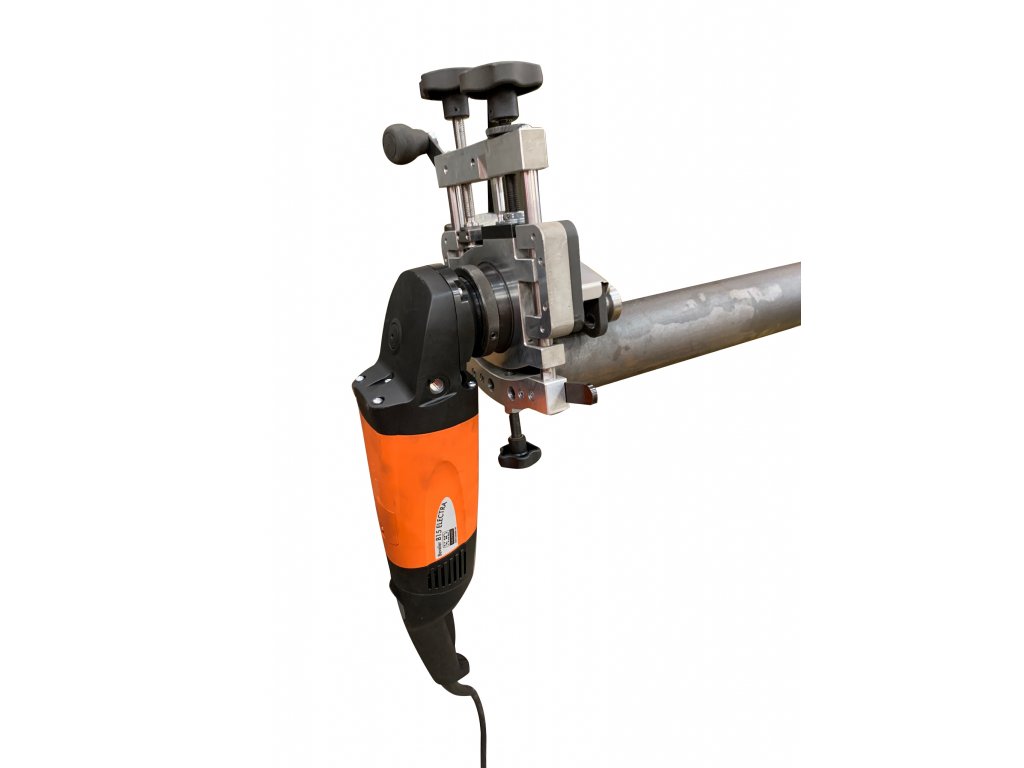

Úkosovací systém B15 ELECTRA + Xpipe Beveler set

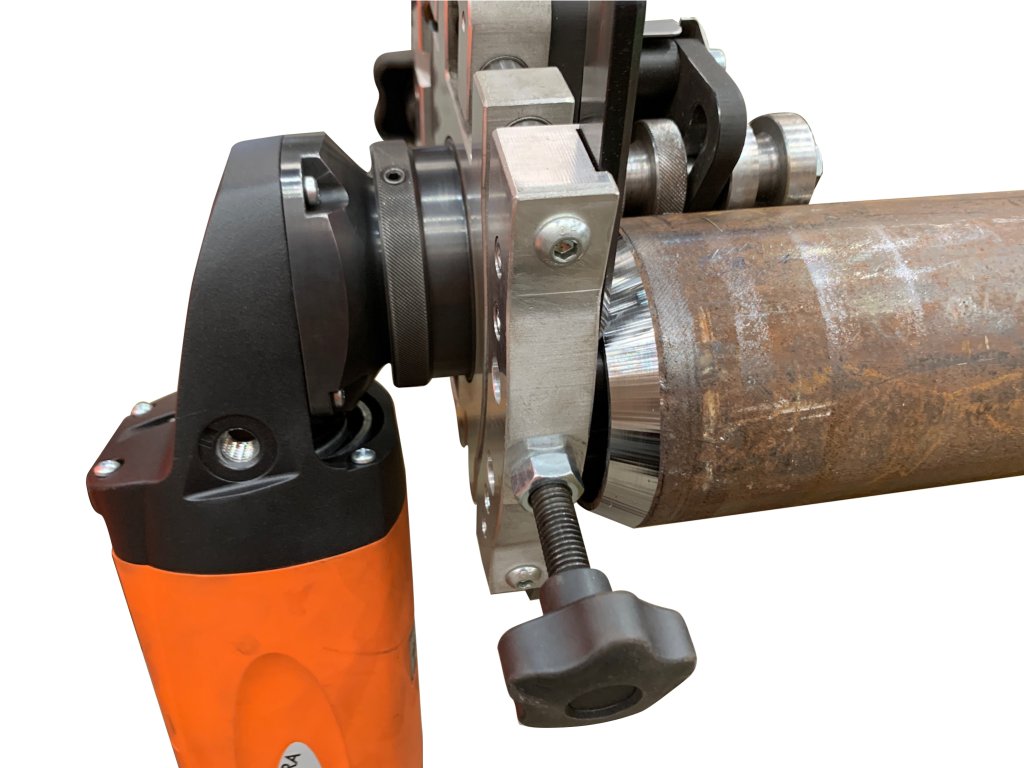

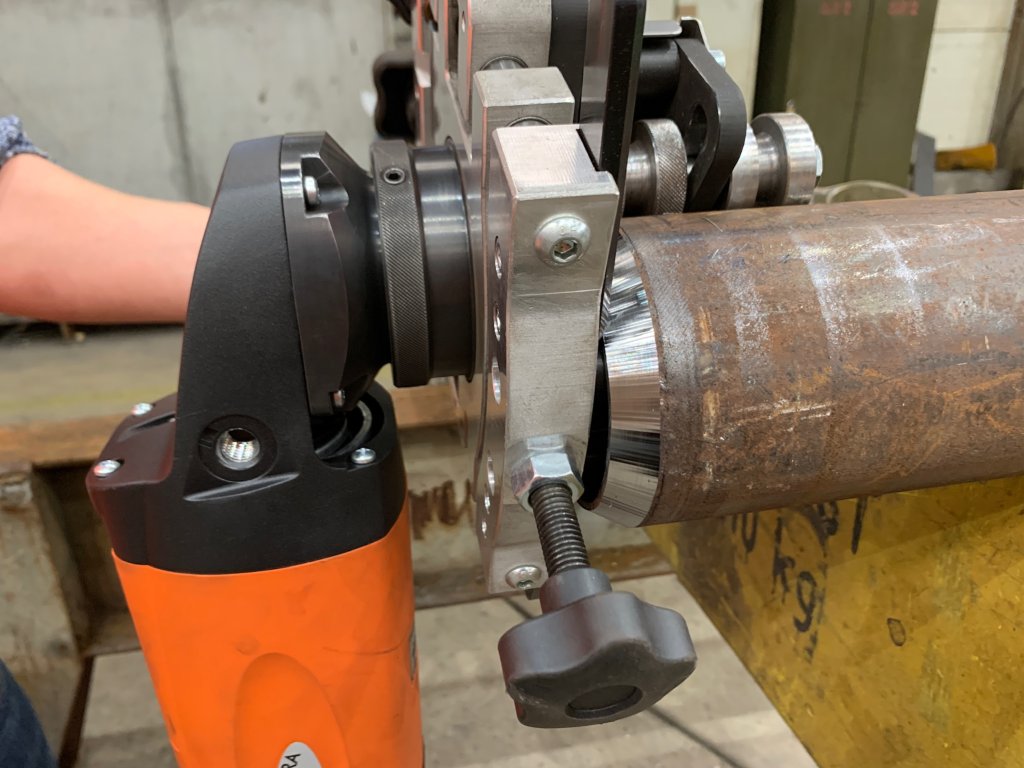

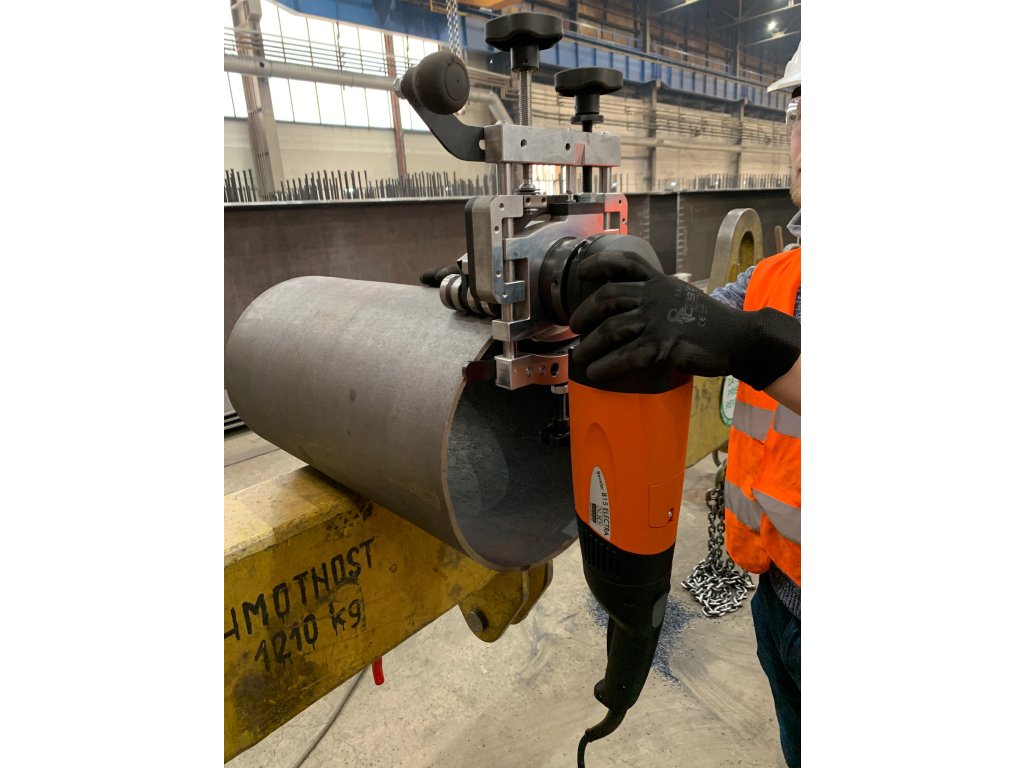

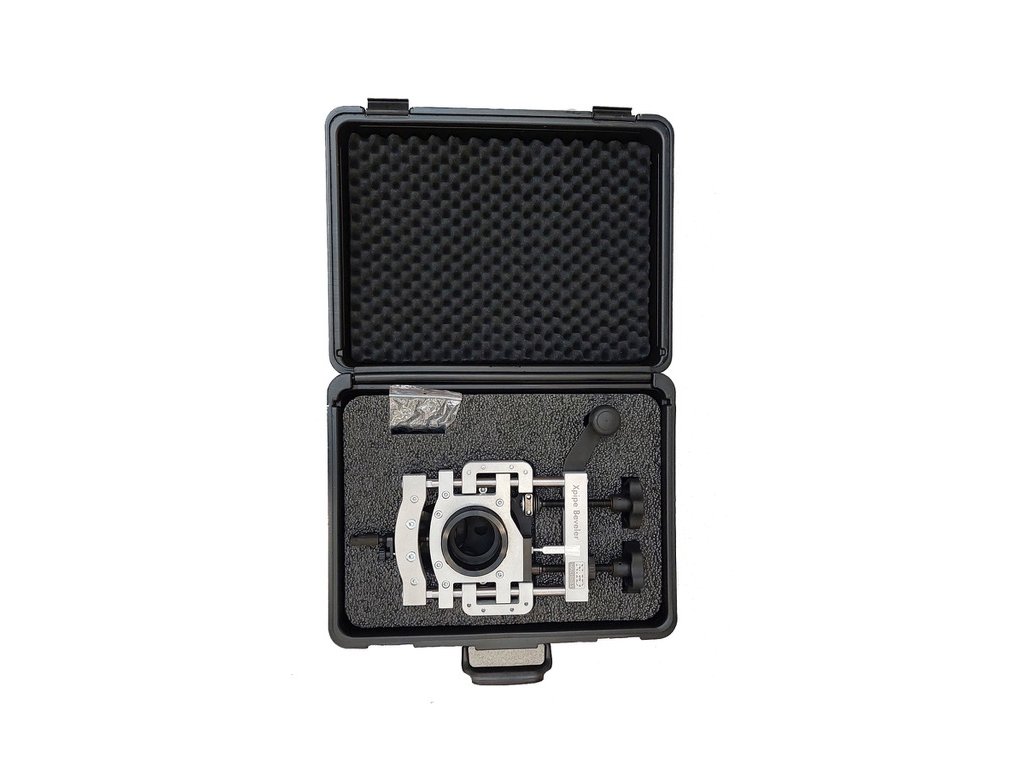

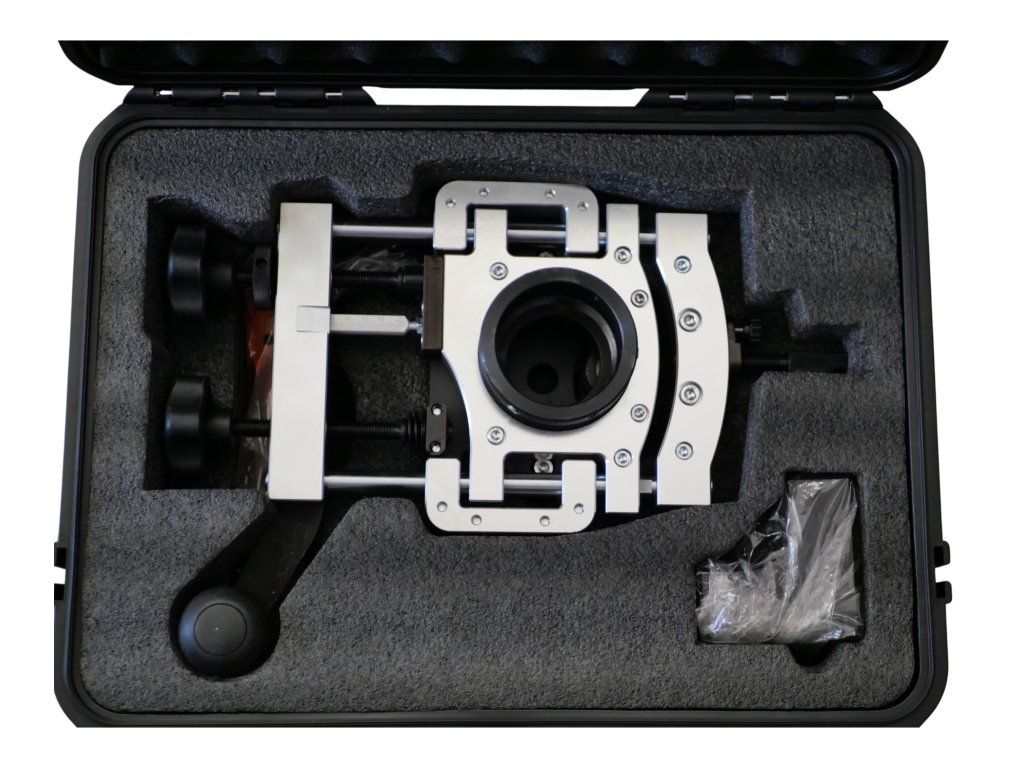

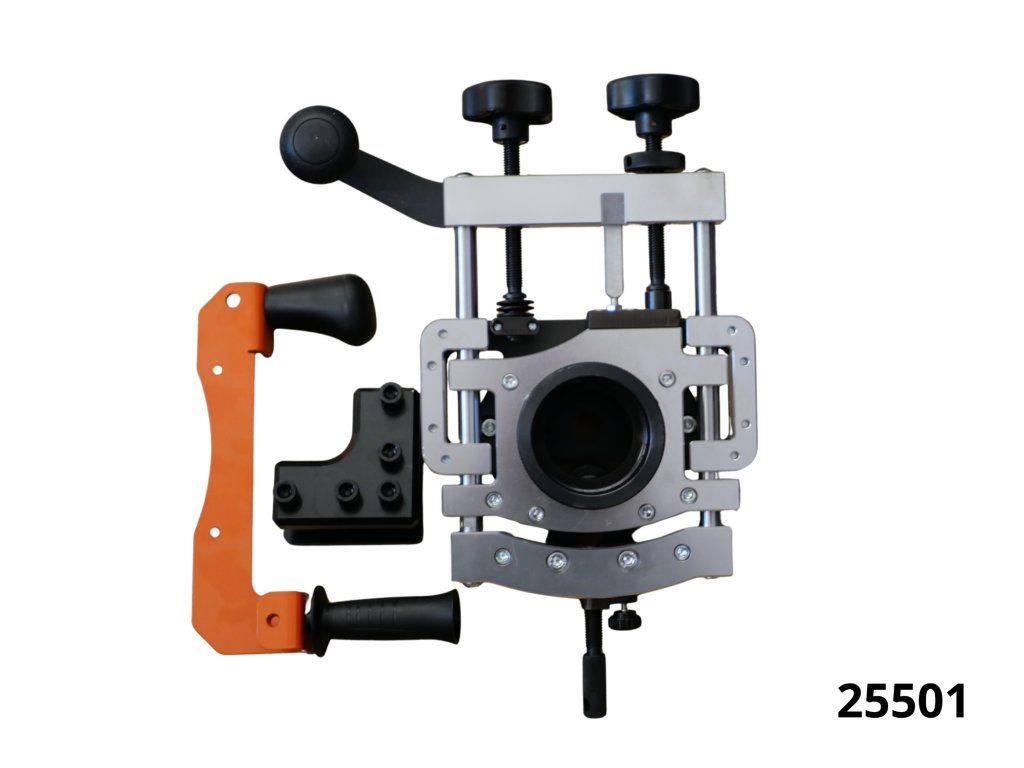

Xpipe Beveler - Přípravek na ukosování trubek
VÝROBA V ČR.
Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.
Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.

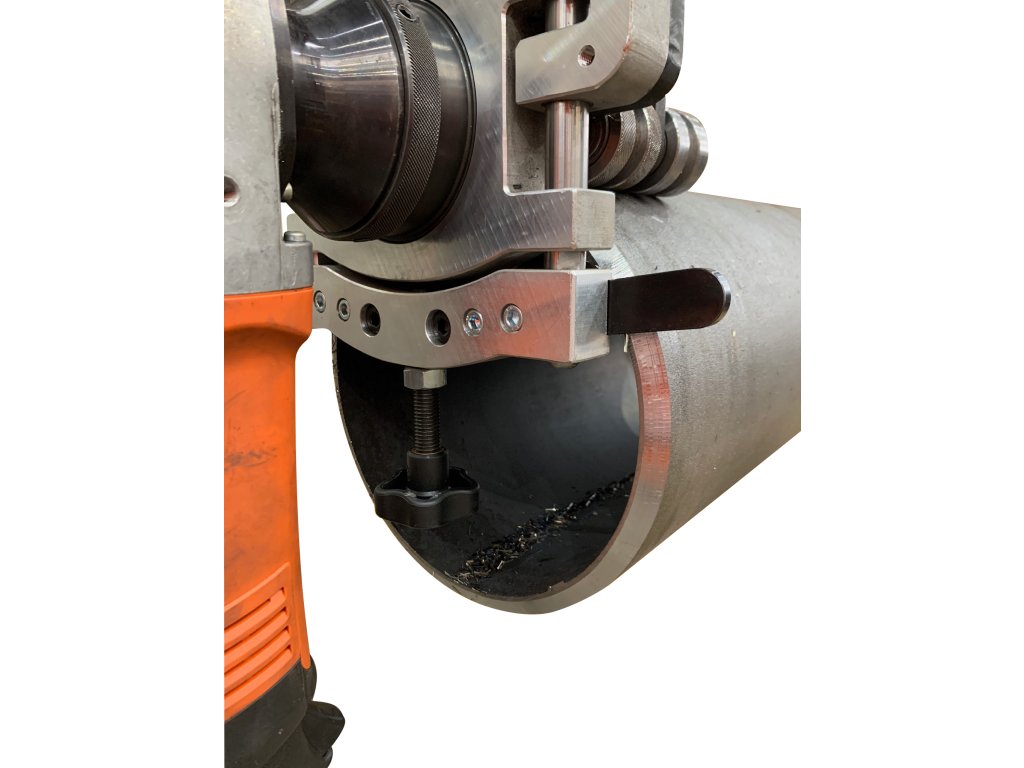

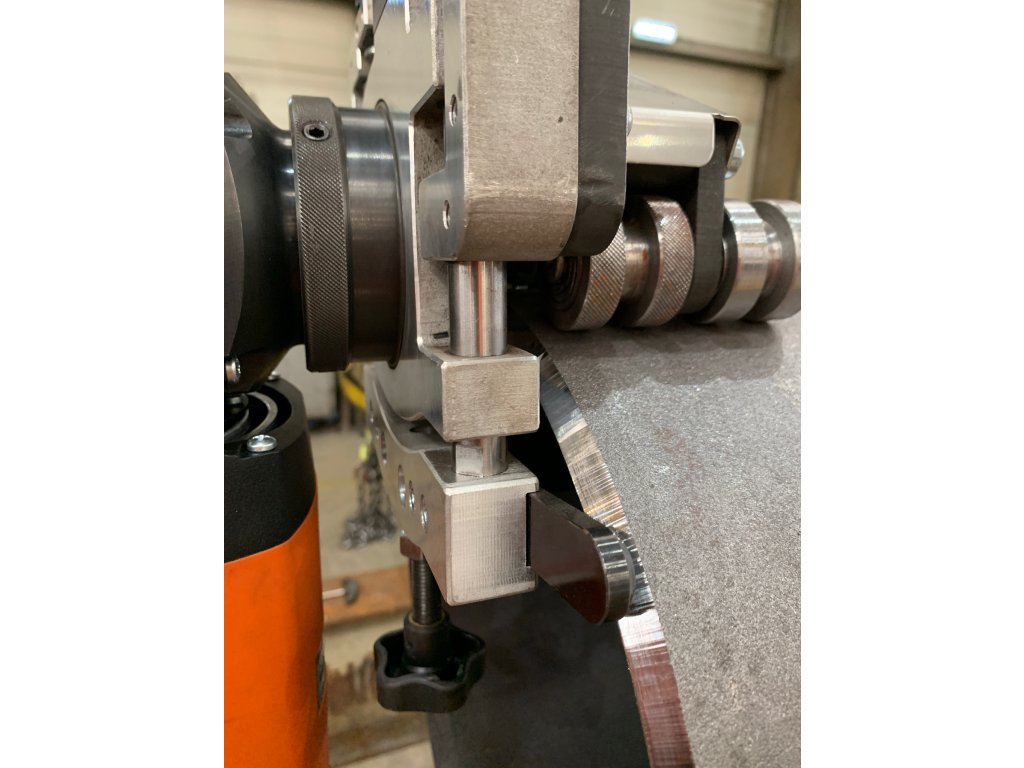

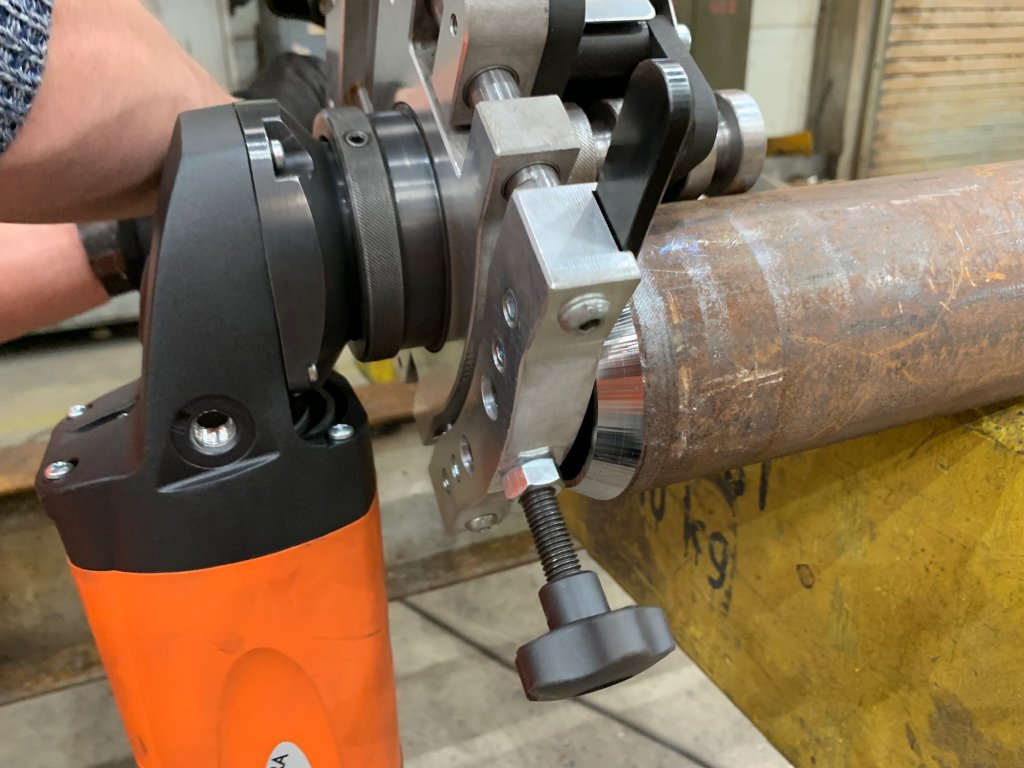

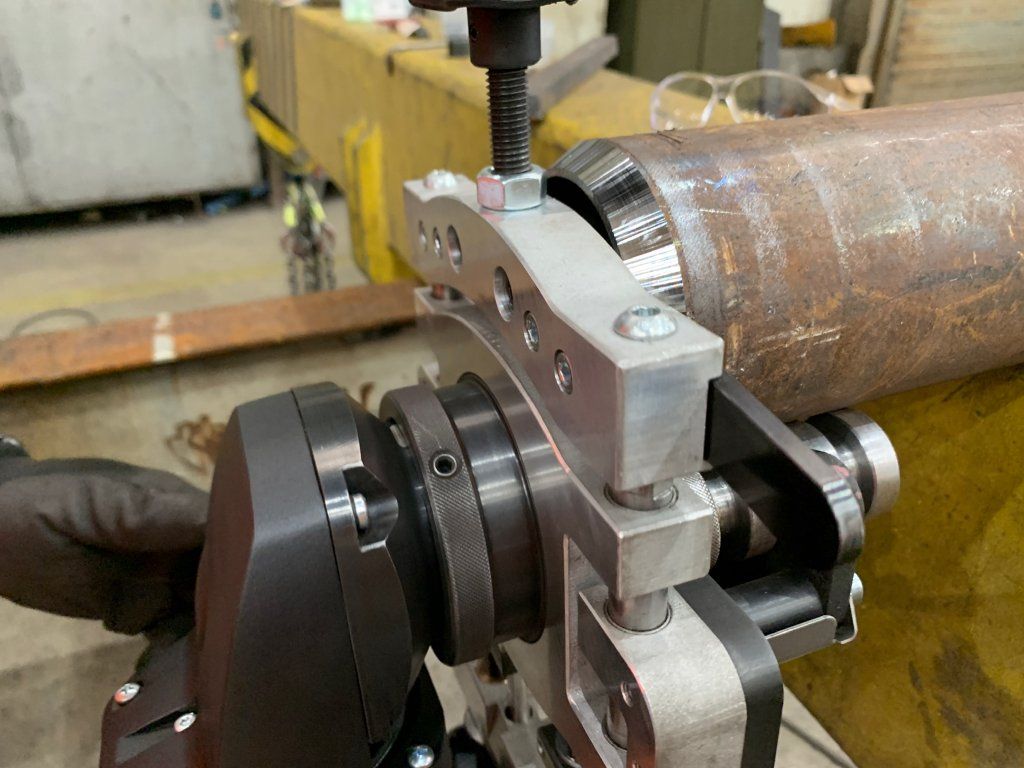

Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.
Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.
-
Přípravek je určen pro použití v kombinaci se stroji B10 ELECTRA, B15 ELECTRA nebo B15 AIR.
-
Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.
-
Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění úkosů.
-
Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.
-
Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.
-
Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.
-
Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.
-
Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.
Technická data:
-
Kompatibilní se stroji: B10 ELECTRA, B15 ELECTRA nebo B15 AIR
-
Úhel úkosu: dle frézovací hlavy (30° / 45° / 60°)
-
Šířka úkosu: dle použitého stroje (10 mm / 15 mm)
-
Rozsah (obrábění vnějšího průměru OD): >Ø 85 mm
-
Tloušťka stěny (obrábění vnějšího průměru OD): 2,5 - 15 mm
-

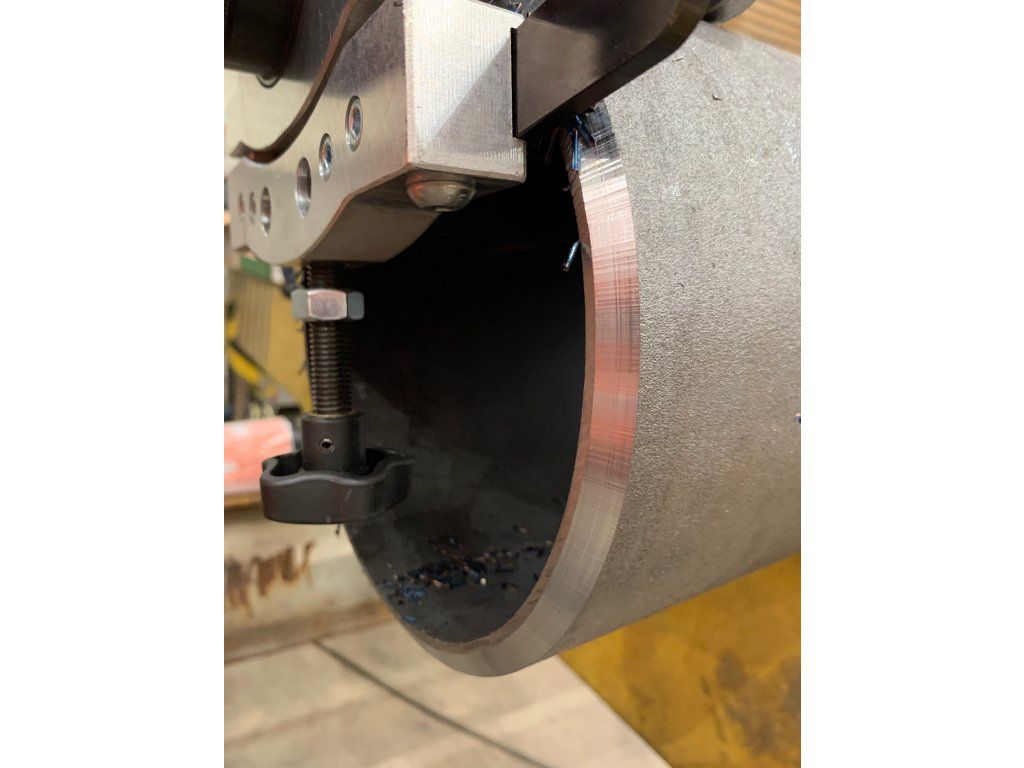

Rozsah (obrábění vnitřního průměru ID): >Ø 500 mm (menší Ø se spec. příslušenstvím)
-
Tloušťka stěny (obrábění vnitřního průměru ID): 5 - 15 mm
-
Minimální hloubka kotvení: 80 mm
-
Posuv: ruční
-
Hmotnost: 8,4 kg (bez stroje)
________________________________________________________________________________________

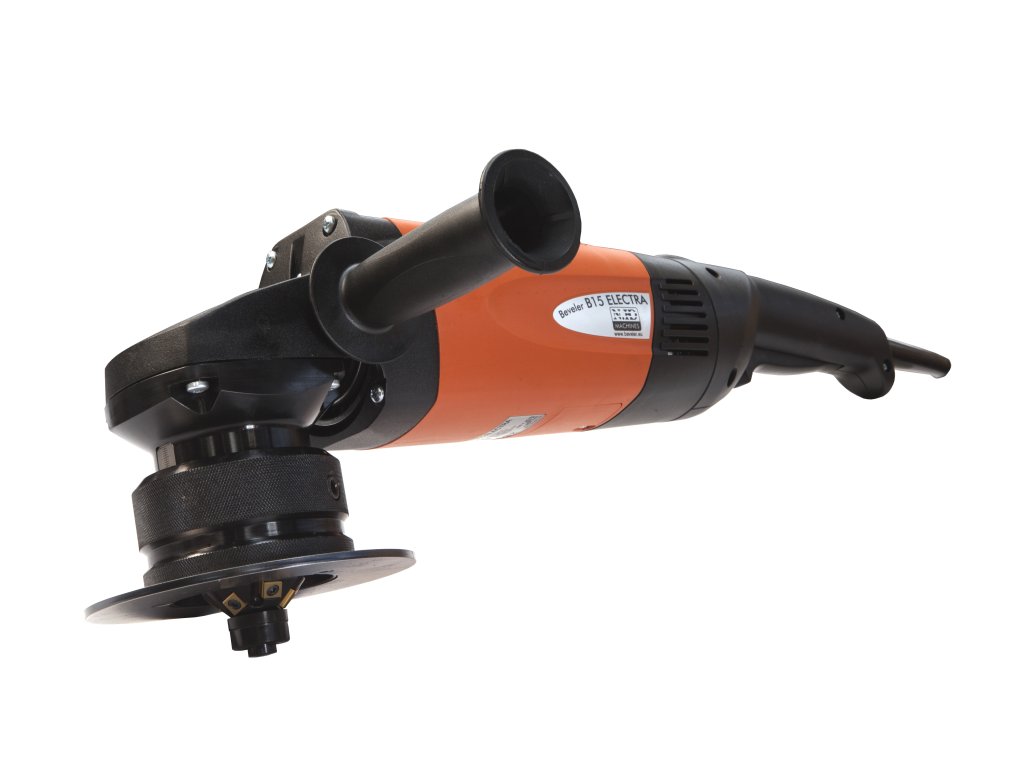

Úkosovací systém B15 ELECTRA
- Maximální šířka úkosu 15 mm
- Funkce zaoblení hran
VÝROBA V ČR.

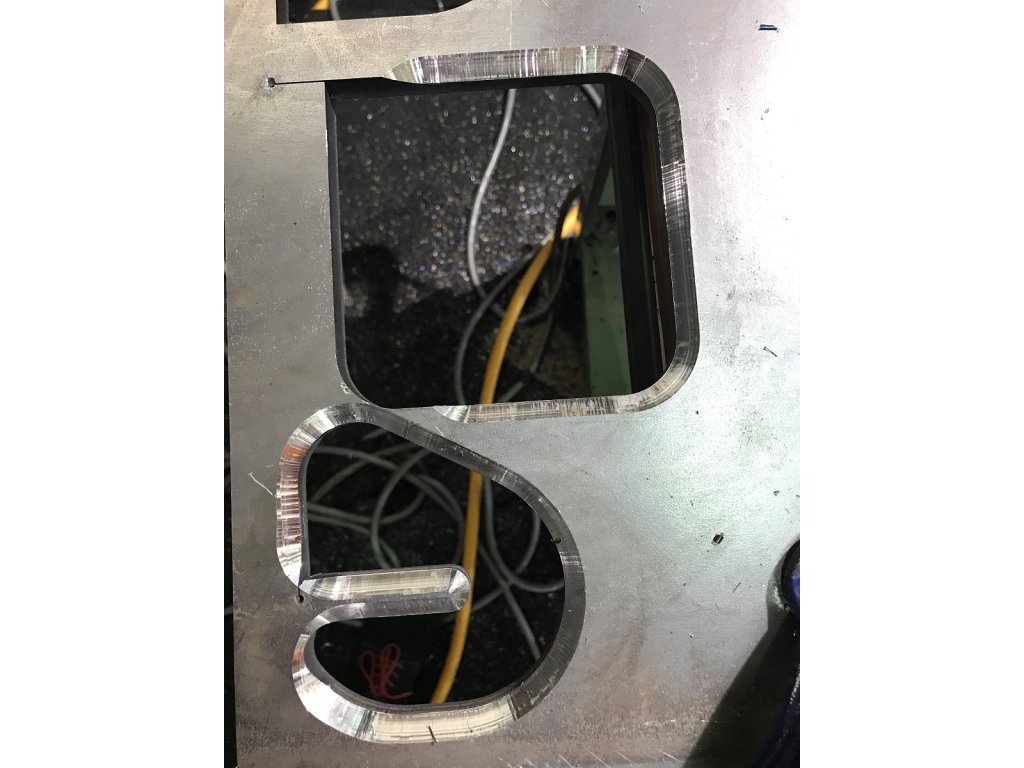

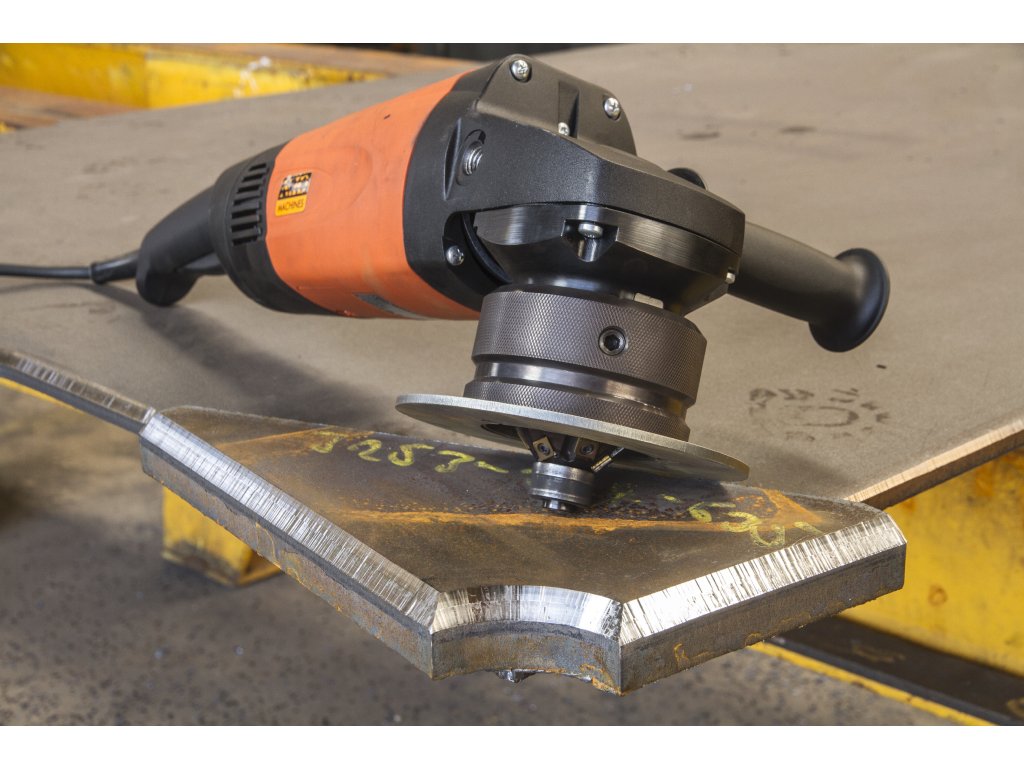

Určeno pro úkosování aodjehlování dílců, vnitřních a vnějších rádiusů a děr.
Speciálně vyvinuto provýrobu pohledových úkosů a přípravu pro svařování. Silný elektrický pohon pro extrémní zatížení.
-
Stupnice pro přesné nastavení velikostí úkosu.
-

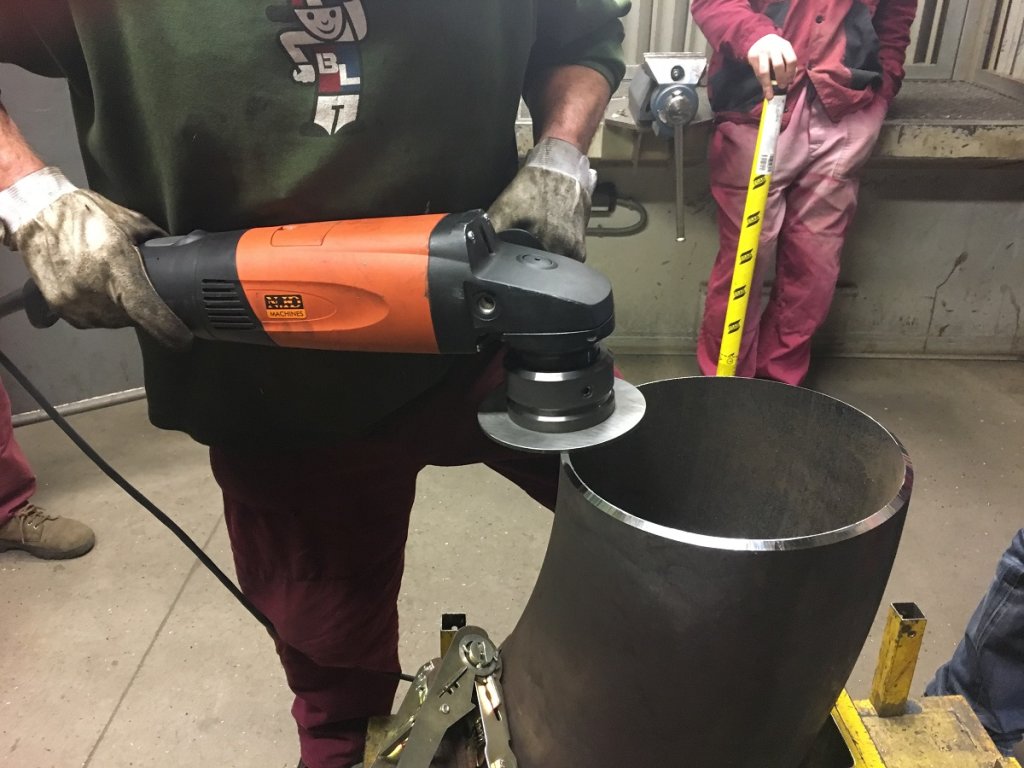

Pro úkosování a odjehlování oceli, hliníku a dalších materiálů.
-

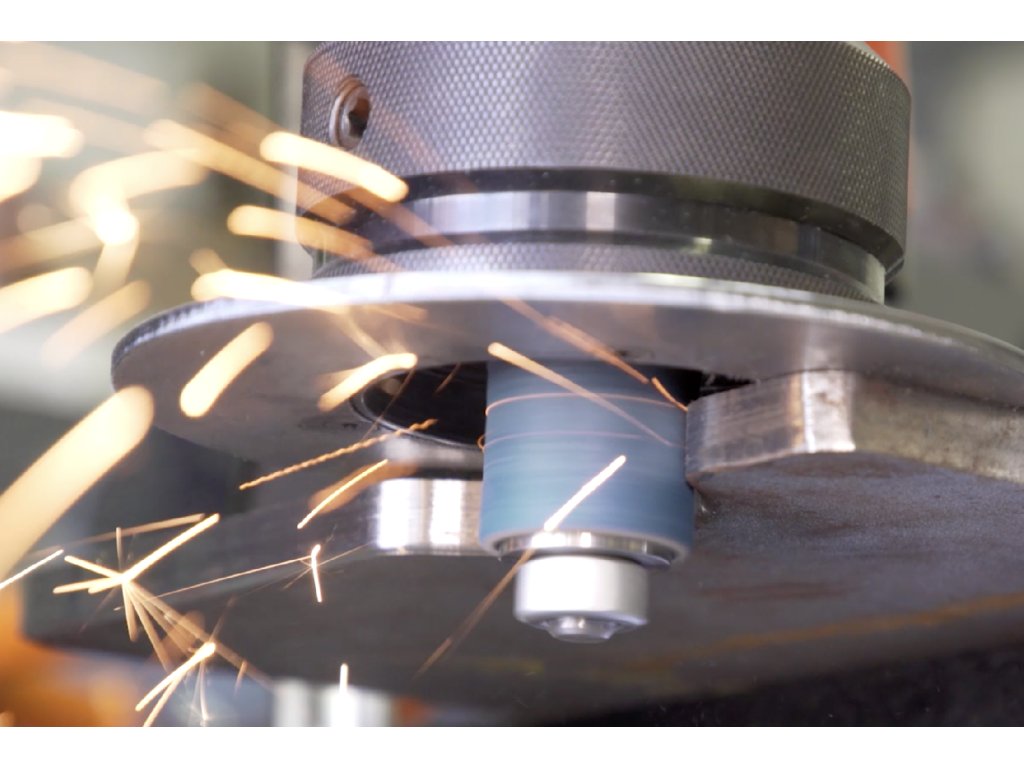

Výměnná hlava pro změnu úhlu úkosu.
-
Ruční výkonné zařízení.
-
Otočná ergonomická rukojeť.
-
Funkce zaoblení hran, příprava před povrchovou úpravou.
Technická data:
-
Úhel úkosu: výměnná hlava 30°, 37,5°, 45°, 50°, 60°- další úhly na poptávku
- Zaoblení hran: R2,5 mm, R3,5 mm, R4 mm
-
Šířka úkosu: 0 až 15 mm < 400 MPa - 0 až 8 mm > 400 MPa
-
Motor: 2500 W / 230 V
-
Otáčky: 6600 ot./min
-
Hmotnost: 9,5 kg
Veškeré příslušenství najdete na zde: forsteel.eu/b15-electra/
Související produkty
-
Kód: 27223X
Podobné produkty
-
Kód: 25350
| Hmotnost | 19.499 kg |
Videoukázka
Videoukázka - B-DOCK
Videoukázka - B-DOCK + B15 ELECTRA
Videoukázka - B15 ELECTRA
Videoukázka - B15 ELECTRA - ukosování hliníku
Videoukázka - Xpipe Beveler
Návod k obsluze - Xpipe Beveler (3 MB)
Návod k obsluze - B15 ELECTRA (1.9 MB)
Katalogový list (1.8 MB)
Přehled úkosovacích systémů N.KO Machines (370.5 kB)
