Ukosovací systém ISY-850 pro úkosování trubek s vnitřním upnutím (d 600-820mm) elektrický
Popis
Úkosovací systémy PIPE - LINE ISY-850 - Pracovní rozsah o průměru 600 - 820 mm (20,62" - 32,28")
Lehké, přenosné úkosovací systémy s motorem v ose obráběné trubky se vyznačují kultivovaným a předvídatelným chodem. Poloha motoru v ose trubky se hodí do prostor, kde je instalováno více souběžných potrubních rozvodů. Stroje této řady jsou schopné provádět několik operací současně. To znamená zásadní úsporu času obrábění.
- Robustní přenosné úkosovačky trubek s celkovým rozsahem o průměru 60 – 820 mm (2,36” – 32,28”).
- Stroje jsou konstruovány pro zarovnání čela, vytvoření úkosu a vnitřní kalibraci průměru trubek. Úhel a tvar úkosu je volitelný.
- Stroj je po nastavení schopen rychle a opakovaně připravovat konce trubek pro svařování.
- Použitelné na všechny obrobitelné kovy včetně nerezových ocelí.
- Koncentrické vnitřní upnutí je zárukou dokonalého zajištění a vystředění stroje.
- Možnost zvolit elektrický nebo pneumatický pohon.
Elektrické verze strojů:
- Stroj je osazen vysokovýkonným elektromotorem v kovovém šasi se zvýšenou odolností.
- Napětí 230V/50Hz.
- Výkon motoru 0,5 – 2,5 kW (dle typu)
Pneumatické verze strojů:
- Tyto pohony jsou zvlášť vhodné do výbušných prostor.
- Pracovní tlak 6 – 15 bar
- Požadovaný průtok vzduchu 1000 – 1500 L/min
- (přívod vzduchu musí být vybaven filtrační a přimazávací jednotkou)
V ceně obsaženo:
- Úkosovací systém
- Nářadí pro obsluhu
- Set standardních nástrojů
- Transportní dřevěná bedna

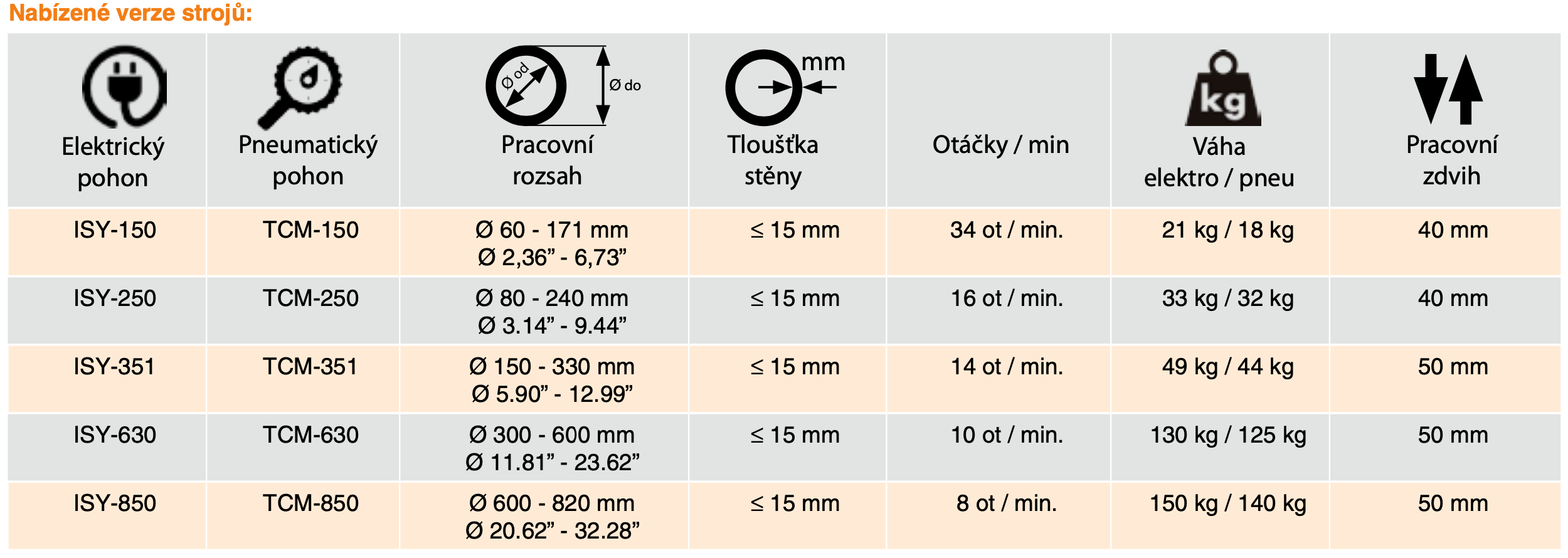

Nabízené verze strojů:
|
Elektrický pohon |
Pneumatický pohon |
Pracovní rozsah (průměr) |
Tloušťka stěny |
Otáčky |
Hmotnost elektro/pneu |
Pracovní zdvih |
|
ISY-150 |
TCM-150 |
60 - 171 mm, 2,36“ – 6,73“ |
15 mm |
34 ot./min. |
21 kg / 18 kg |
40 mm |
|
ISY-250 |
TCM-250 |
80 – 240 mm, 3,14“ – 9,44“ |
15 mm |
16 ot./min. |
33 kg / 32 kg |
40 mm |
|
ISY-351 |
TCM-351 |
150 – 330 mm, 5,90“ – 12,99“ |
15 mm |
14 ot./min. |
49 kg / 44 kg |
50 mm |
|
ISY-630 |
TCM-630 |
300 - 600 mm, 11,81“ – 23,62“ |
15 mm |
10 ot./min. |
130 kg / 125 kg |
50 mm |
|
ISY-850 |
TCM-850 |
600 – 820 mm, 20,62“ – 32,28“ |
15 mm |
8 ot./min. |
150 kg / 140 kg |
50 mm |
Související produkty
| Hmotnost | 150 kg |
